Kompas KNM (KHM)
Náramkový magnetický kompas KNM (v azbuce KHN “Компас наручный морской КНМ“) byl vyráběn v letech 1970 – 1980 v bývalém Sovětském svazu. Kompas je určen k orientaci pod vodou i ve tmě a k orientaci v terénu podle azimutu s použitím hledí umístěného na horním víku.

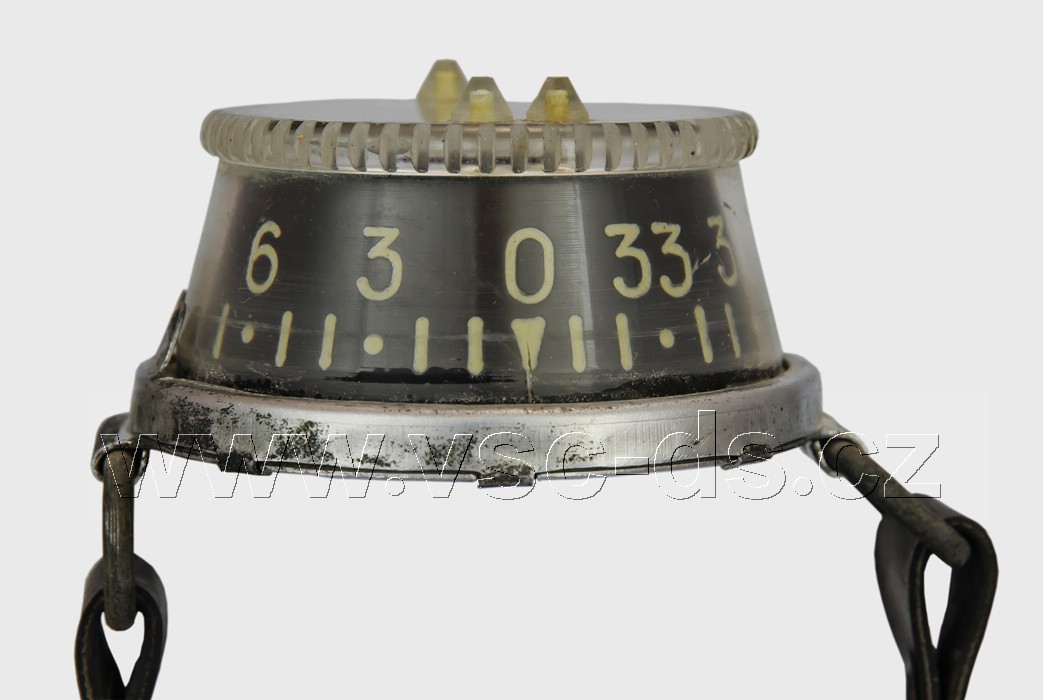

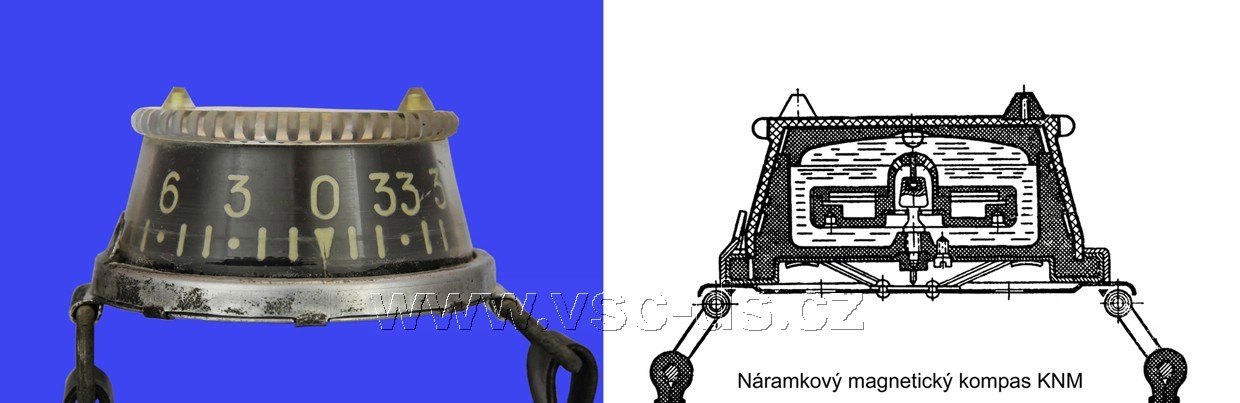

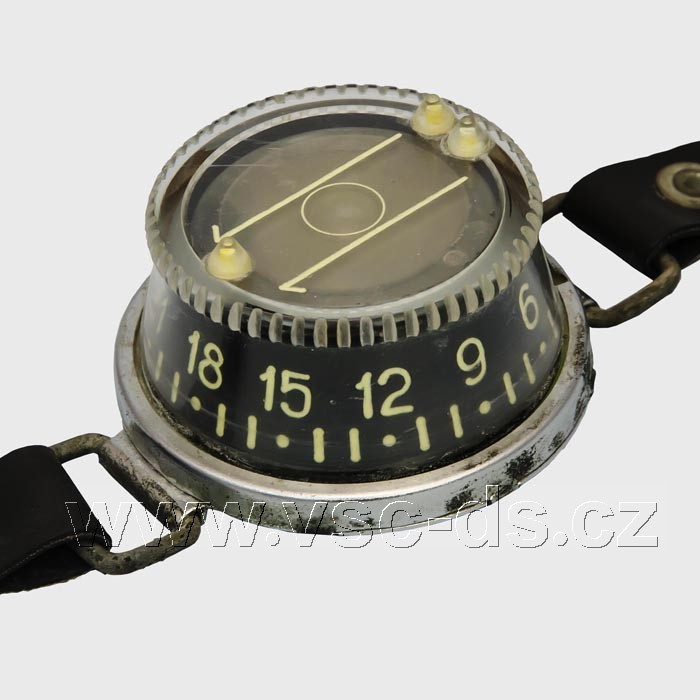

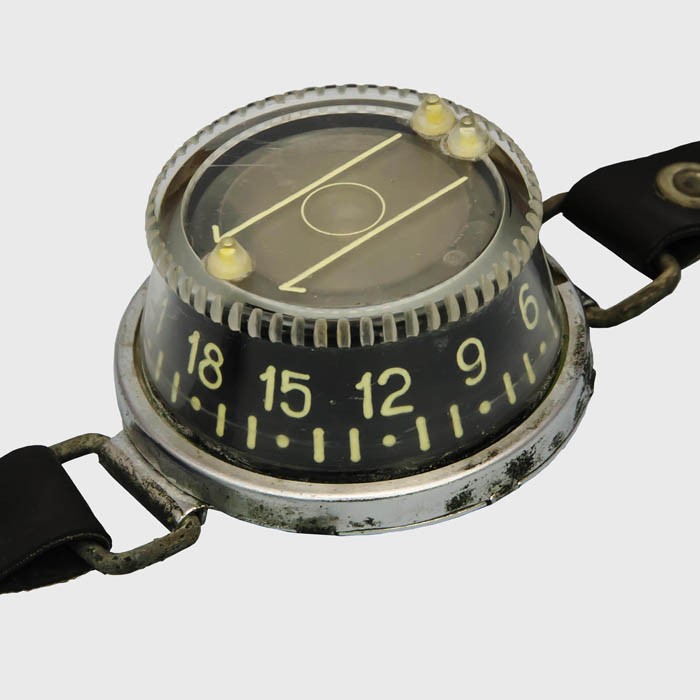

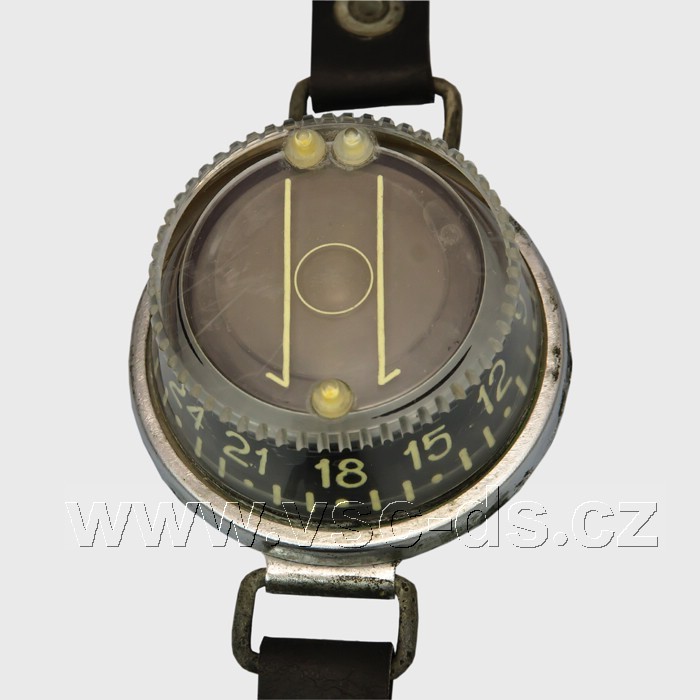

Skládá se ze tří hlavních částí: rotujícího těla, růžice a pevné základny. Tělo kompasu je ve tvaru komolého kuželu z průhledného tvrdého plastu. Spodní část kuželu je připojena k základně. Stupnice kompasu je vyryta na bočním povrchu těla. Je dělena po 10 ° mezi značkami a 30 ° mezi číslicemi. Na horním víku pouzdra je nainstalováno hledí, které představuje mušku a průhledítko ve tvaru dvou kuželů a dále jsou tam vyryty dvě paralelní šipky rovnoběžné s osou 0-180 °.

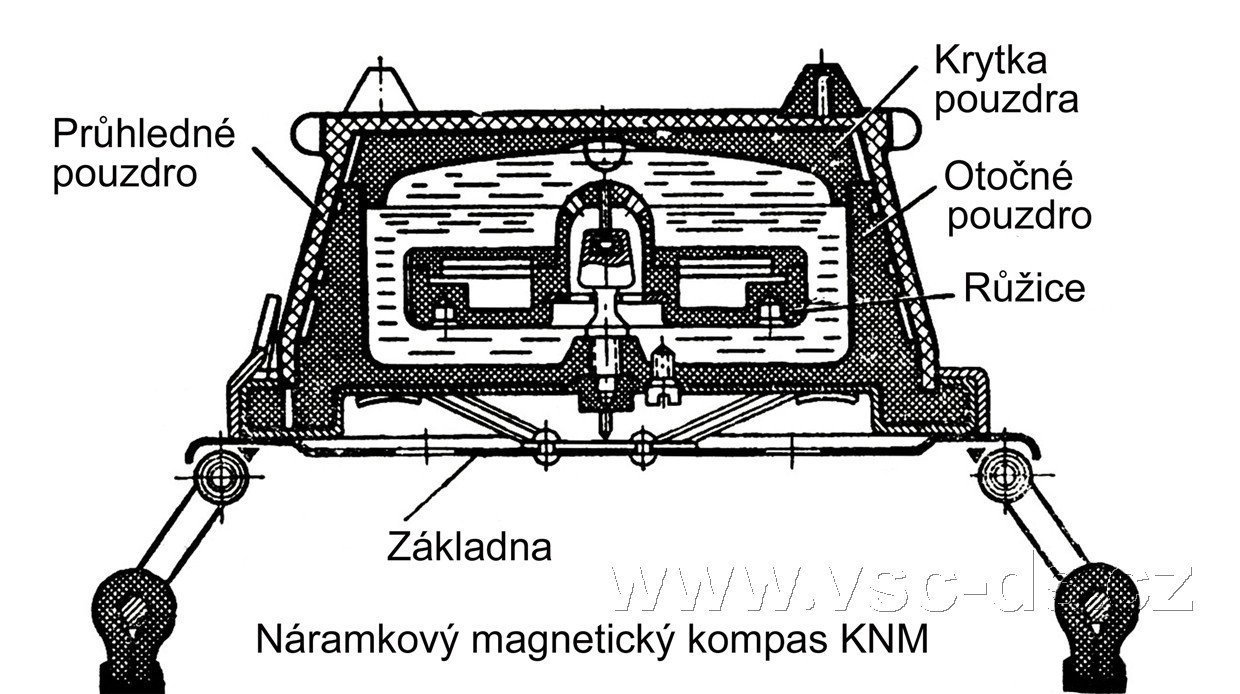

Dutina je tvořená pouzdrem a k němu připevněným víkem. Pouzdro je naplněno 50% vodním roztokem ethylenglykolu. V středě dolní části pouzdra je zafixovaný sloupek s čepem. Na něm spočívá otočná růžice kompasu. Růžice má dva magnety umístěné paralelně vedle sebe a je vyrobena ze stejného plastu jako tělo. Na krytu plováku růžice je šipka, která ukazuje směr magnetického poledníku. Stupnice, šipky a hledí na horním víku pouzdra a šipka na růžici jsou pokryty fluorescenční barvou, která umožňuje používat kompas ve tmě.

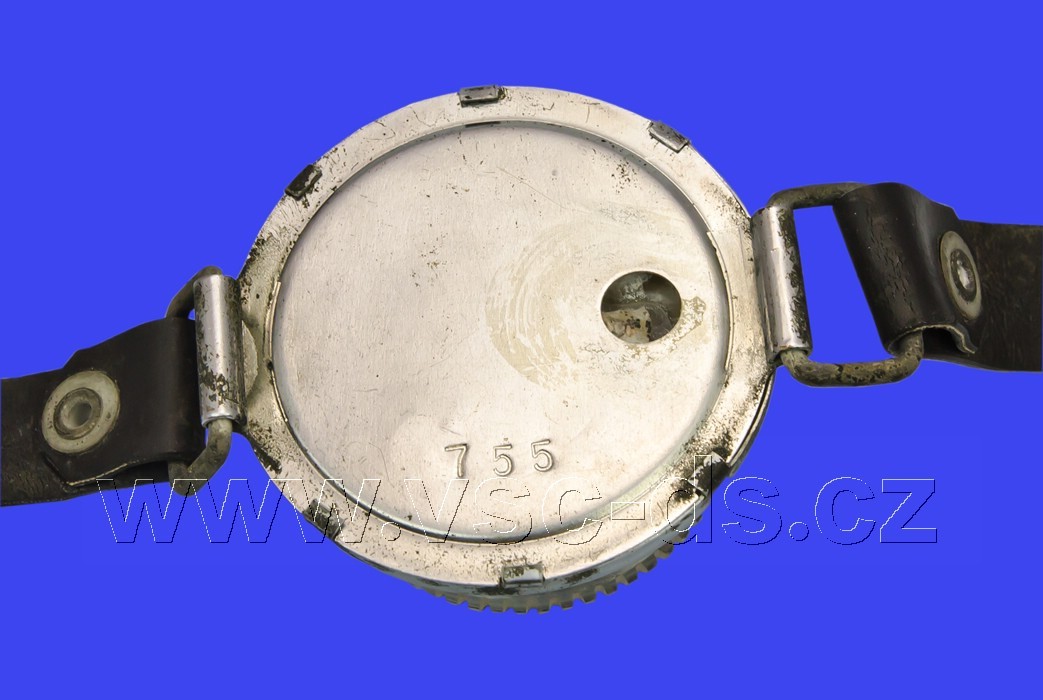

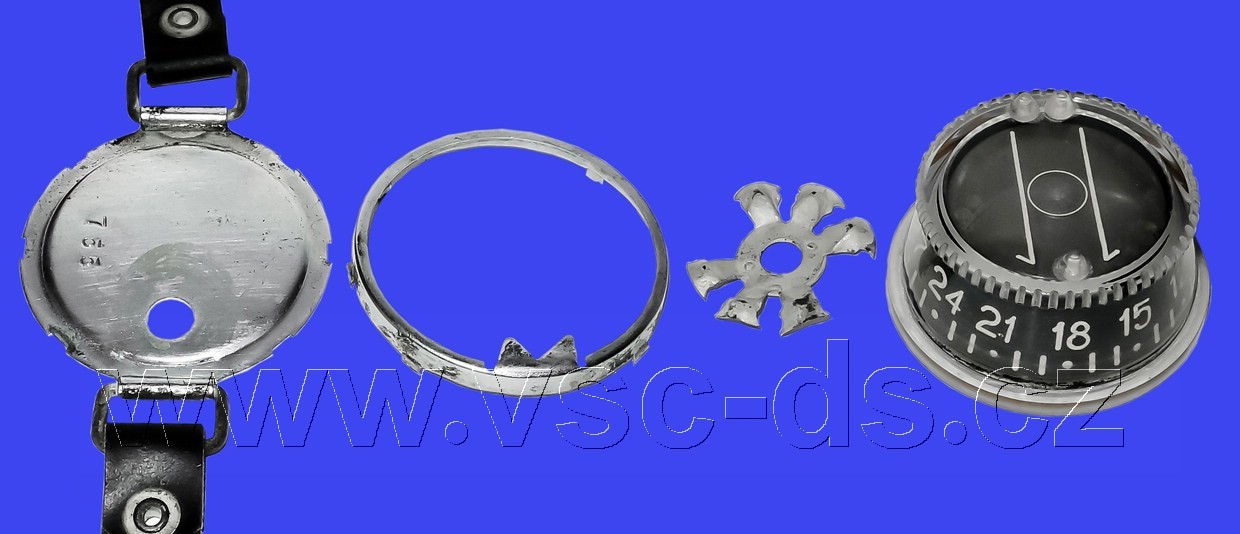

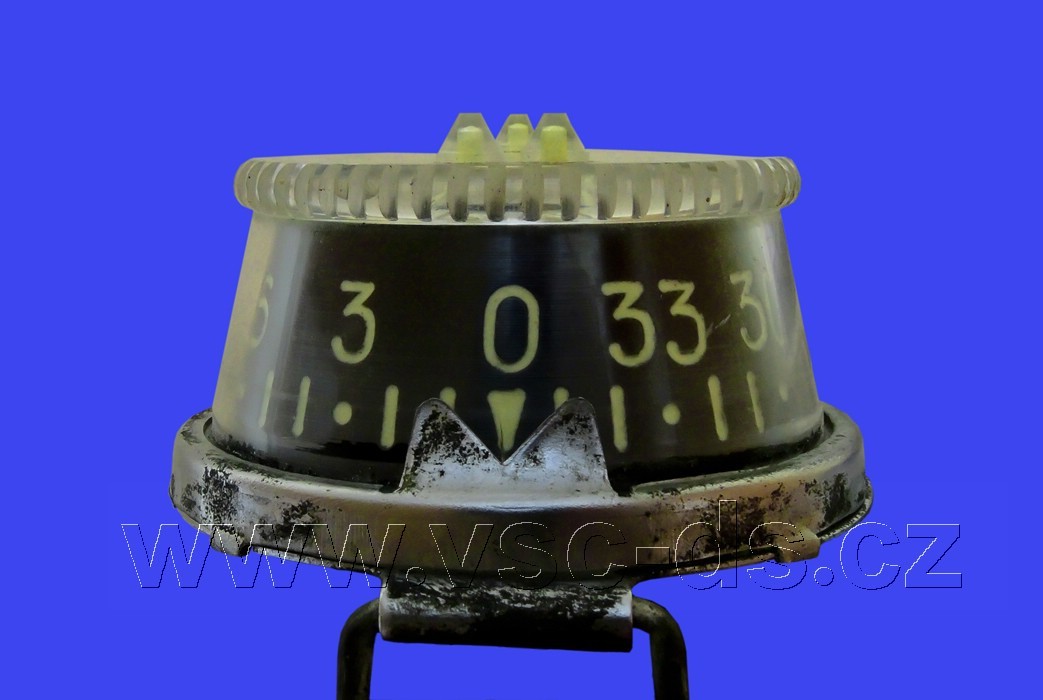

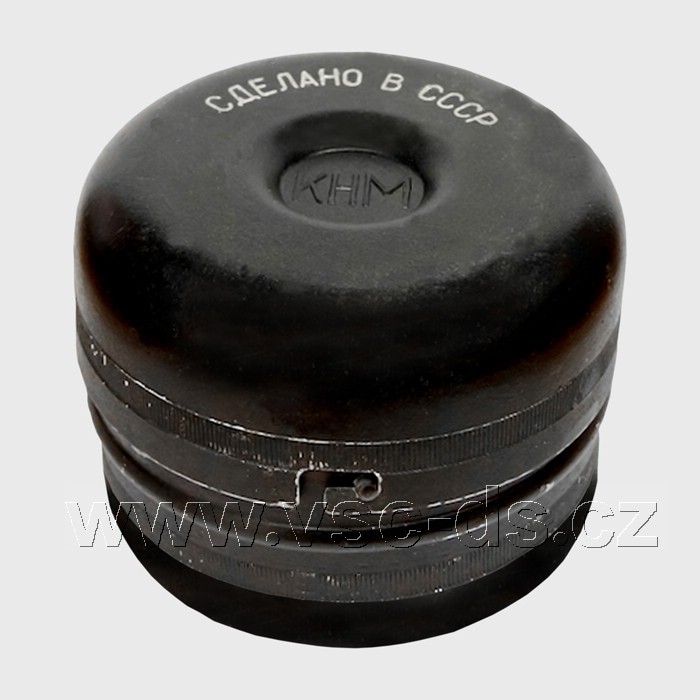

Pro nastavení kompasu do vodorovné polohy je v centru víka pouzdra vyrytý kroužek, který slouží jako ukazatel roviny. Druhým prvkem je hladina vzduchové bubliny v kapalině vyplňující kompas. Mezi pevnou základnou a dnem pouzdra kompasu je třecí zařízení konfigurováno diskovou pružinou, která zabraňuje náhodné rotaci otočné části pouzdra. Základnou kompasu je hliníkový kroužek, který obklopuje jeho tělo. Na něm je ukazatel a dvě očka k upevnění řemínku. Tělo kompasu se snadno otáčí v základně, takže jakákoliv značka může být zarovnaná s ukazatelem. Štěrbinou ukazatele se provádí odečet na stupnici kompasu. Takové nastavení je užitečné, neboť si potápěč nemusí pamatovat nastavený směr pohybu pod vodou. Ke skladování a přenášení kompasu se dodává kovové pouzdro.
Kompas používali potápěči sovětského a polského námořnictva, polských speciálních sil, vojska Specnas (rusky Войска специального назначения) a sportovní potápěči. V sedmdesátých letech sportovní potápěči pro orientační potápění používali přesnější letecké kompasy, typu KИ - 11 nebo KИ - 13, které byly namontovány do přístrojové desky.
Technické parametry:
| Určen do max. hloubky | 20 m |
| Provozní rozsah teplot: | - 30 o C až + 35 o C |
| Průměr základny: | 69 mm |
| Výška samotného pozdra s víkem | 31 mm |
| Výška se základnou: | 33 mm |
| Hmotnost s řemínkem: | 175 g |
