ShAP-62 (ШАП-62)
Potápěčský dýchací přístroj hadicového typu ShAP-62 (ШАП-62, ŠAP-62) byl vyráběn od roku 1962 v závodech СКБ-КДА ve městě Орехово-Зуевo (SSSR) nyní ОАО КАМПО (Rusko). Hlavní vývojářka dýchacího přístroje byla Э.Э. Селезневa.
Vzduchový dýchací přístroj s otevřeným systémem dýchání byl součástí zařízení СВУ-2. Přístroj byl určen pro záchranné a dlouhodobé práce v omezených prostorách do hloubky 40 m, umožňující potápěči prolézat lodními dveřmi a otvory.

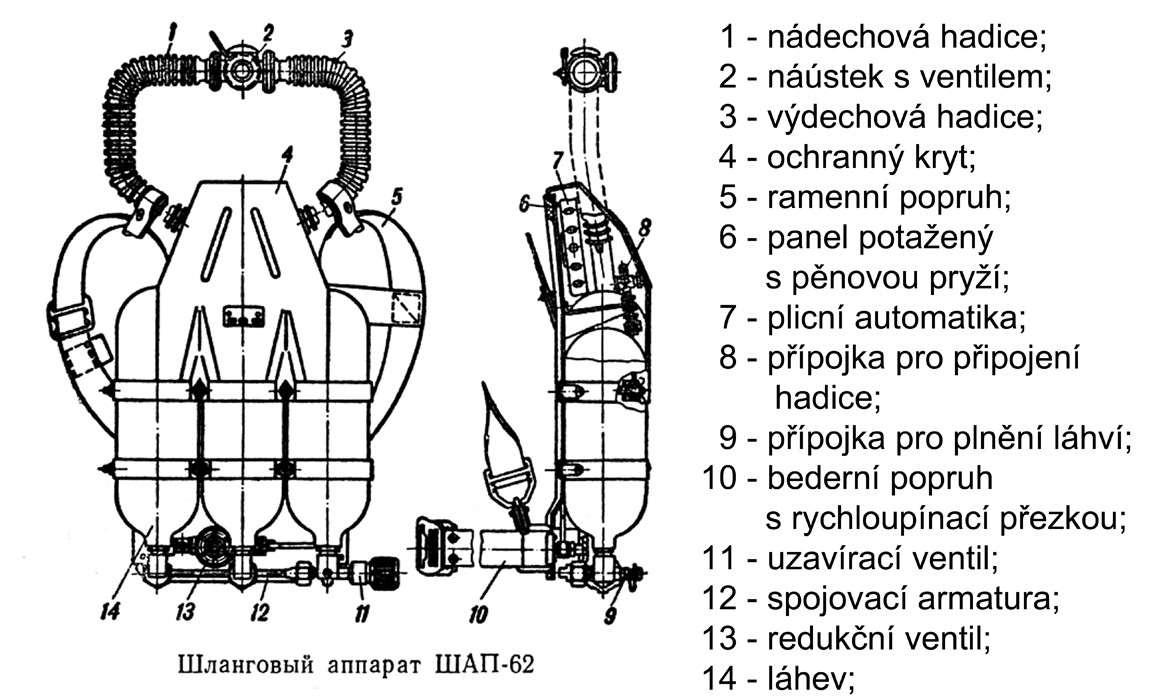

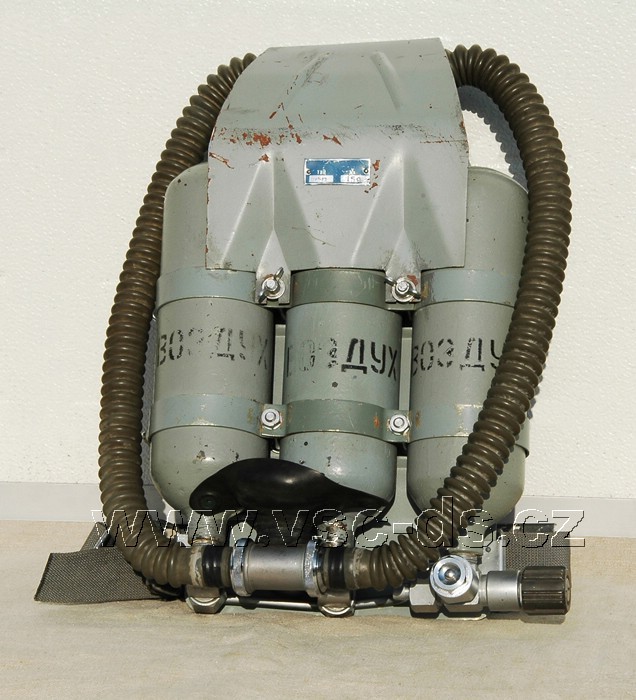

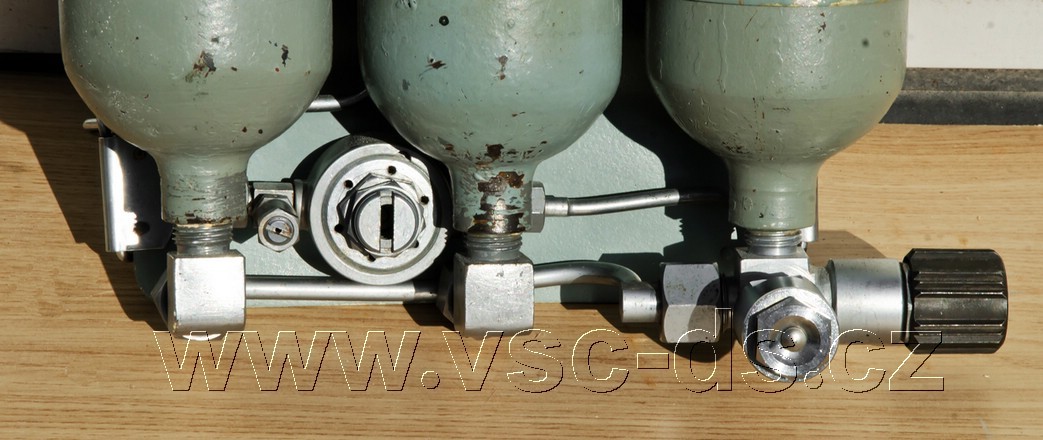

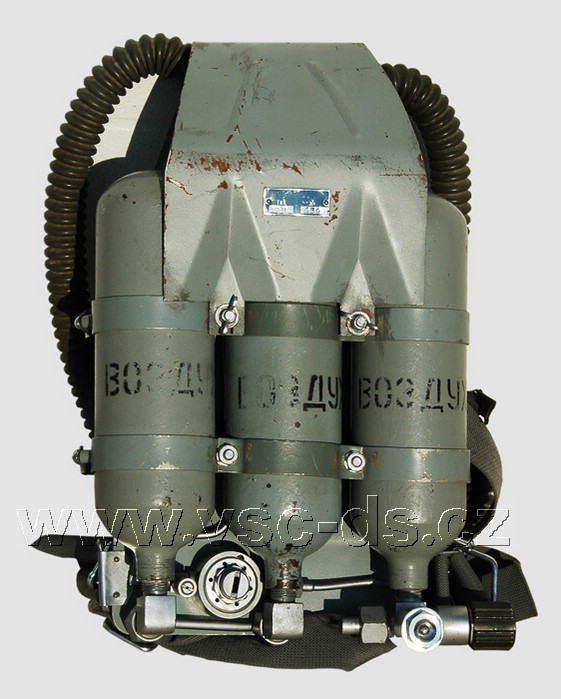

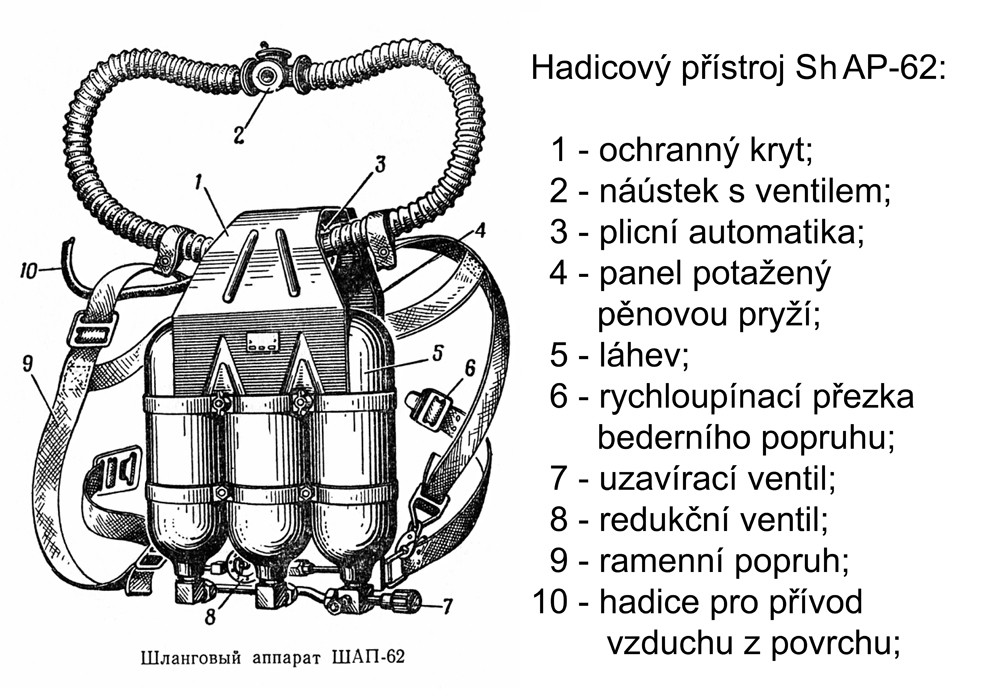

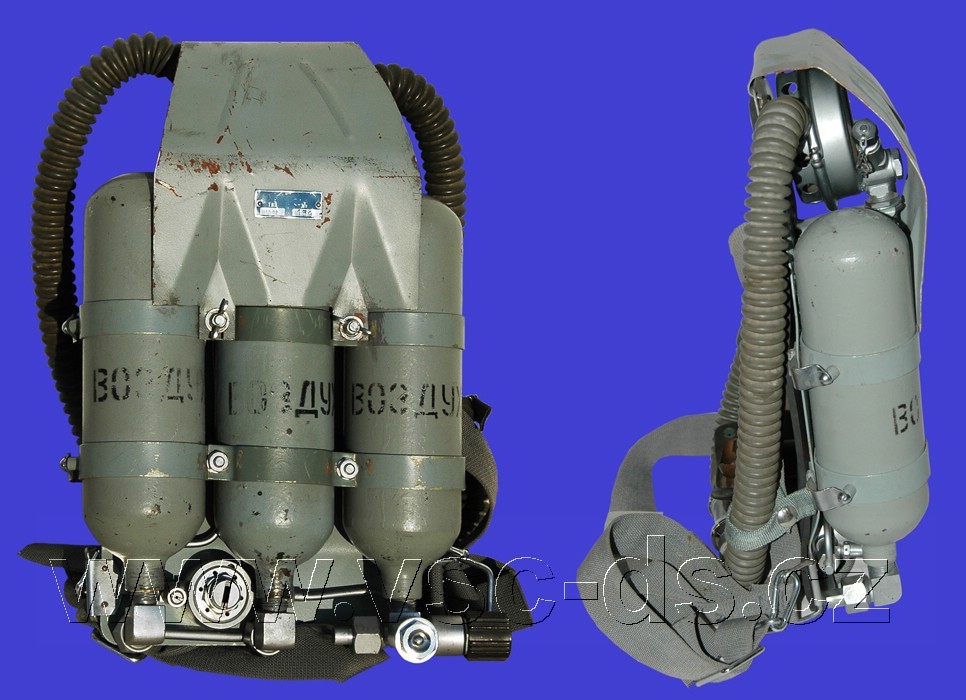

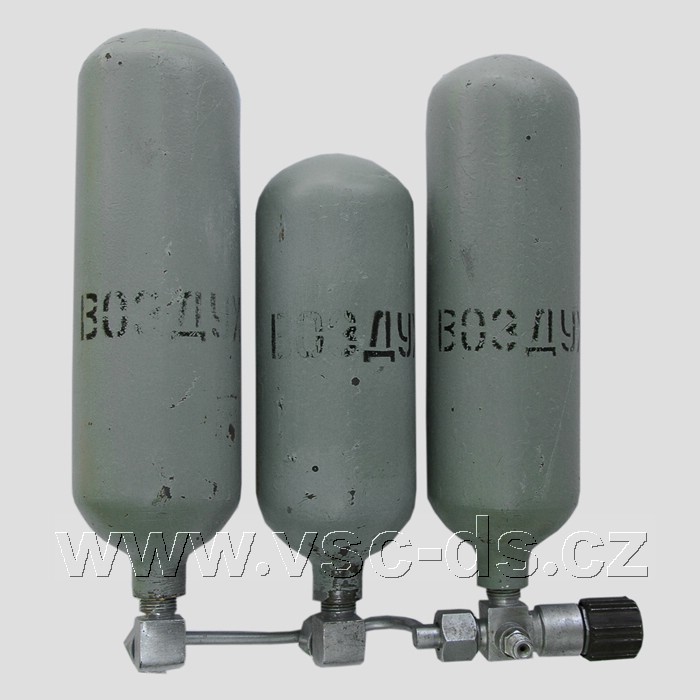

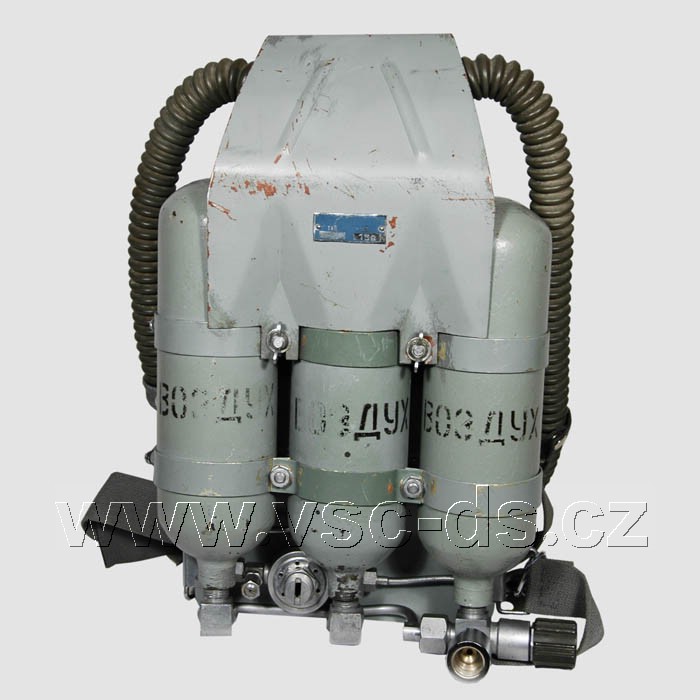

Přístroj je konstruován jako otevřený dýchací systém s dvoustupňovou regulací. Podle určení jsou u potápěčského dýchacího přístroje ShAP-62 (ШАП-62) rozdíly v konstrukci oproti prototypu ShAP-40 (ШАП-40). Od přístroje ShAP-40 se liší třemi láhvemi rezervní zásoby vzduchu menší velikosti, co umožnilo potápěčům proniknout do jakéhokoliv otvoru v lodi. Láhve jsou propojeny spojovacími trubkami.

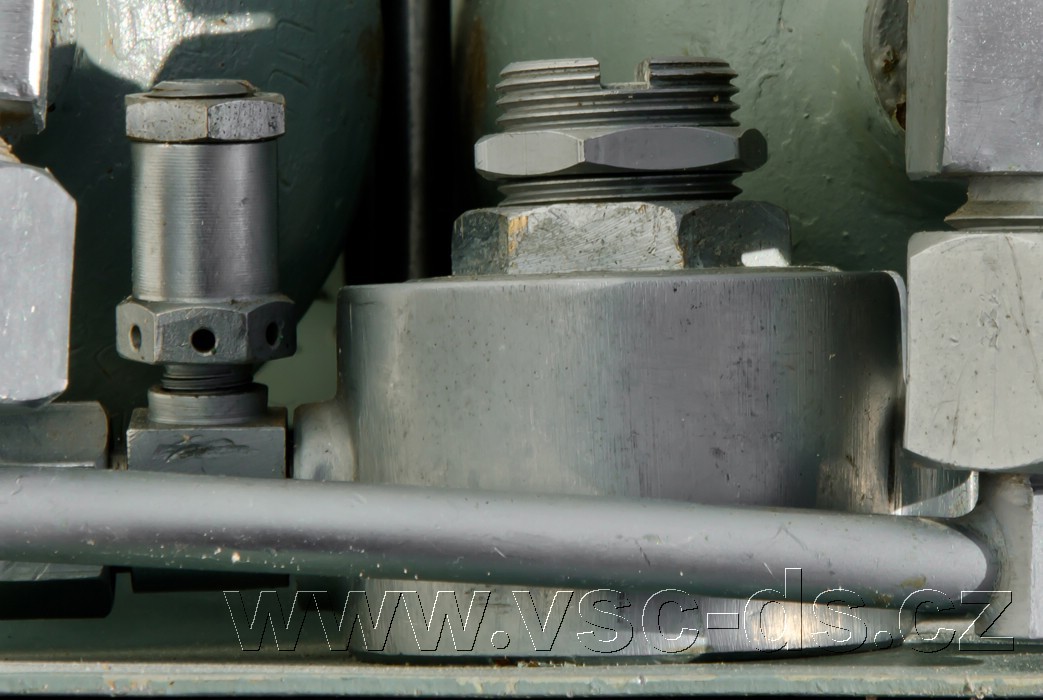

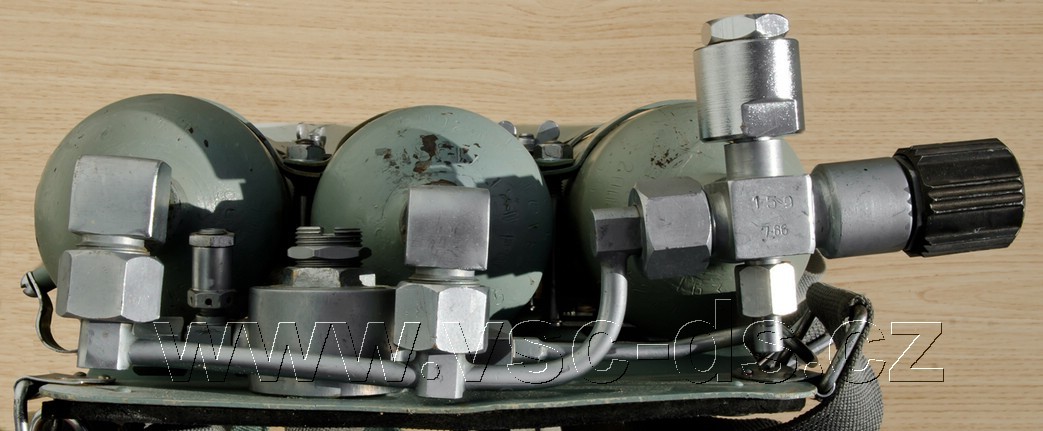

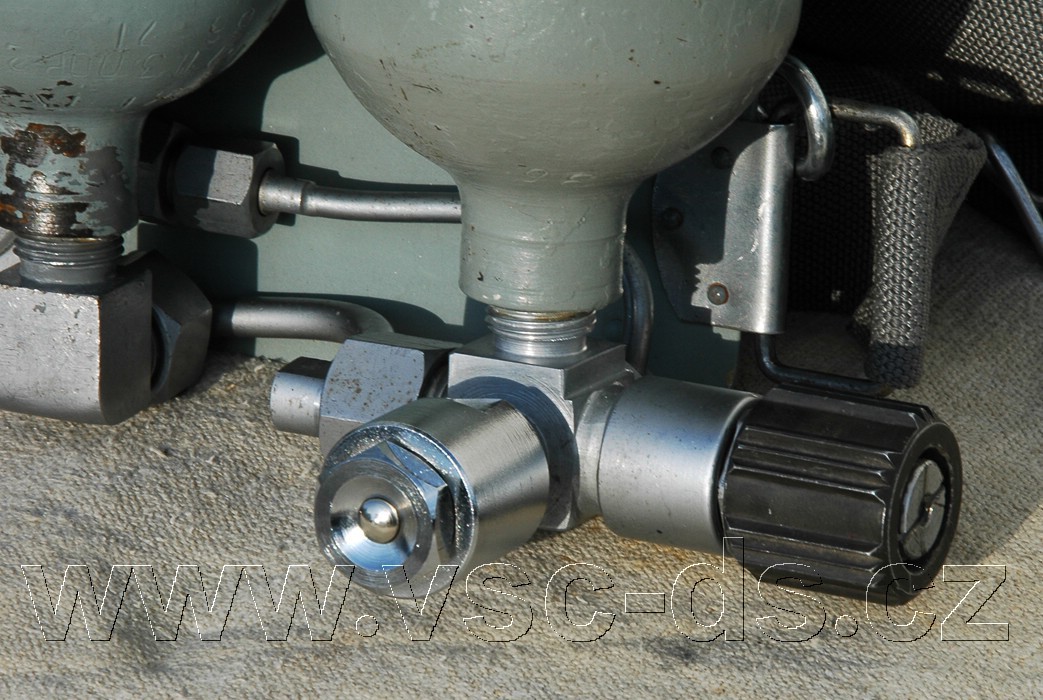

Kromě toho umístění láhví otvory směrem dolů ulehčilo potápěči dosáhnout na uzavírací ventil k láhvím rezervní zásoby vzduchu umístěného přímo na spojovací armatuře a ne v oblasti dna láhví, jako u ShAP-40.

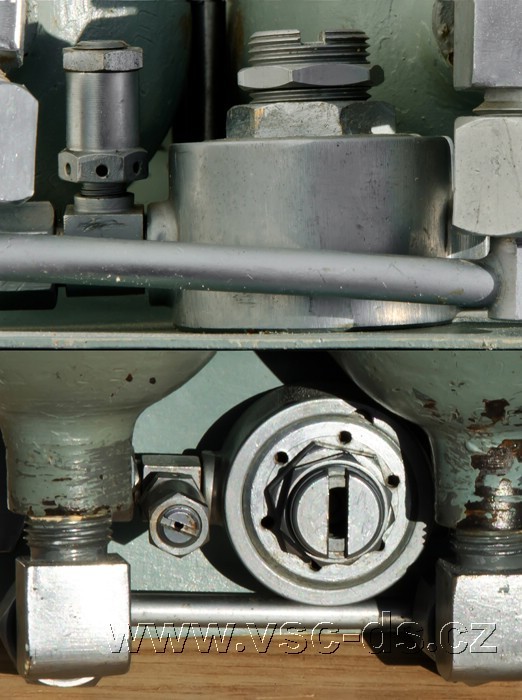

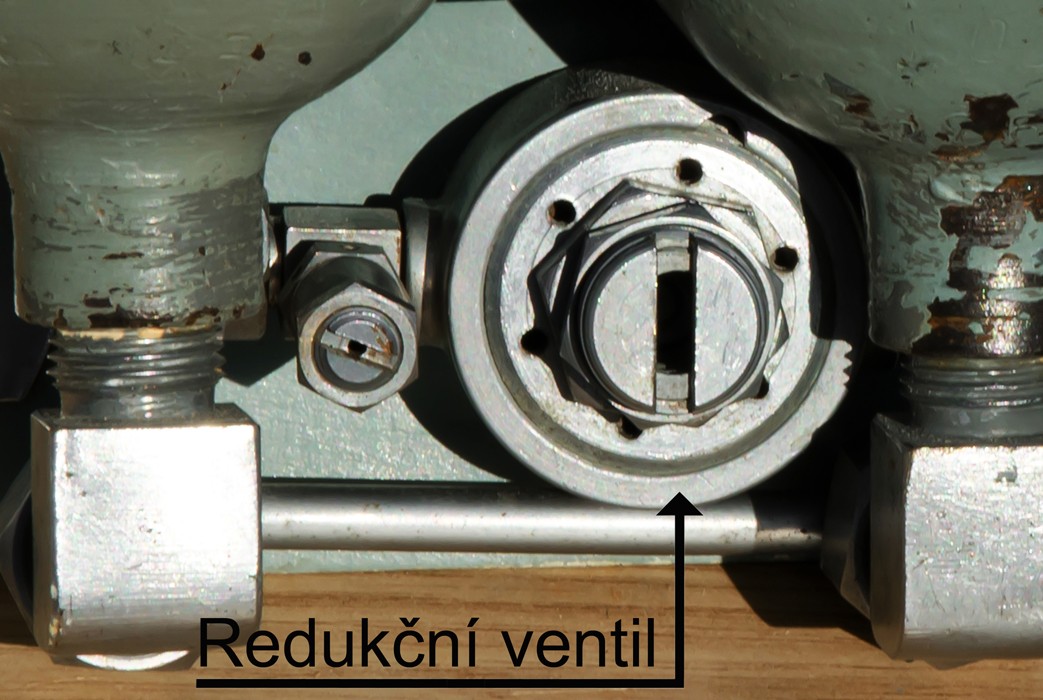

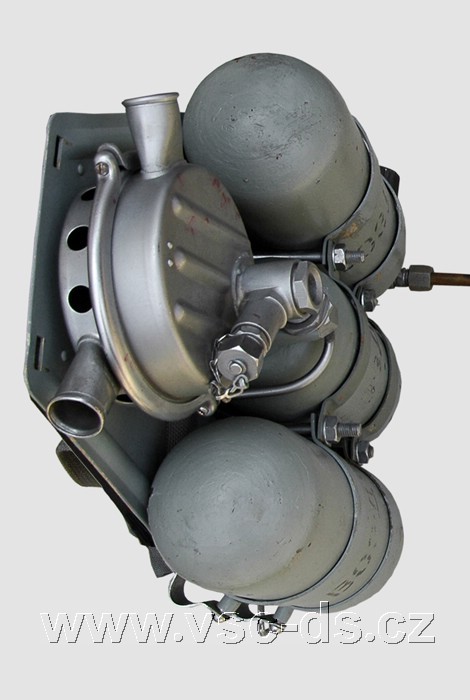

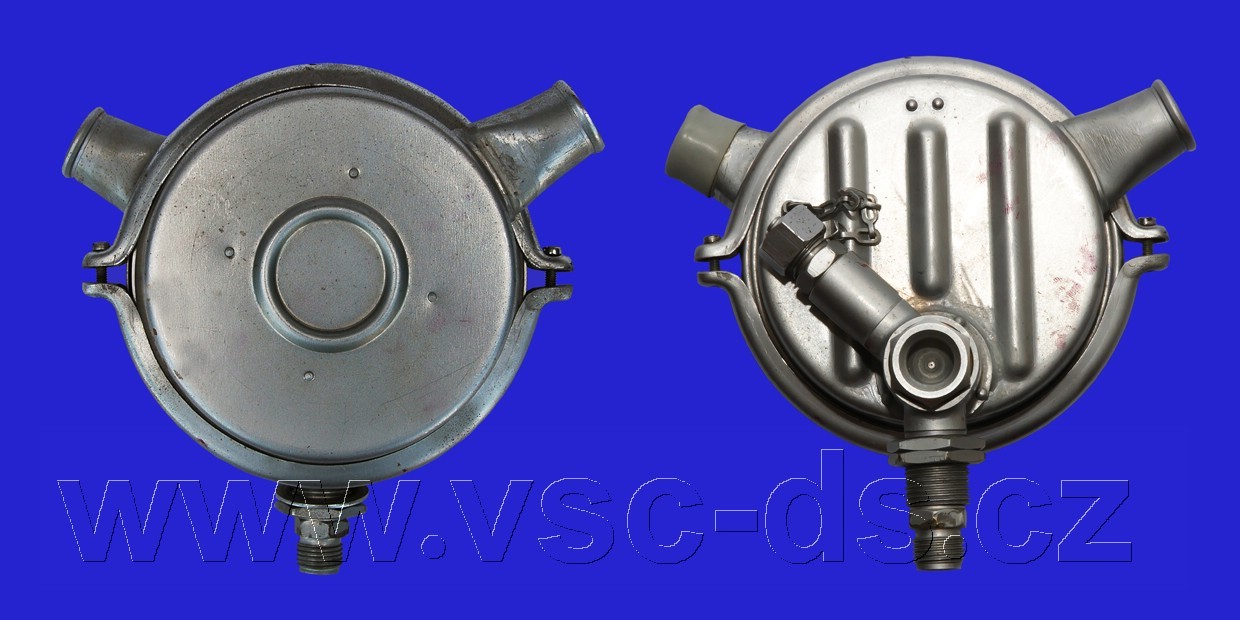

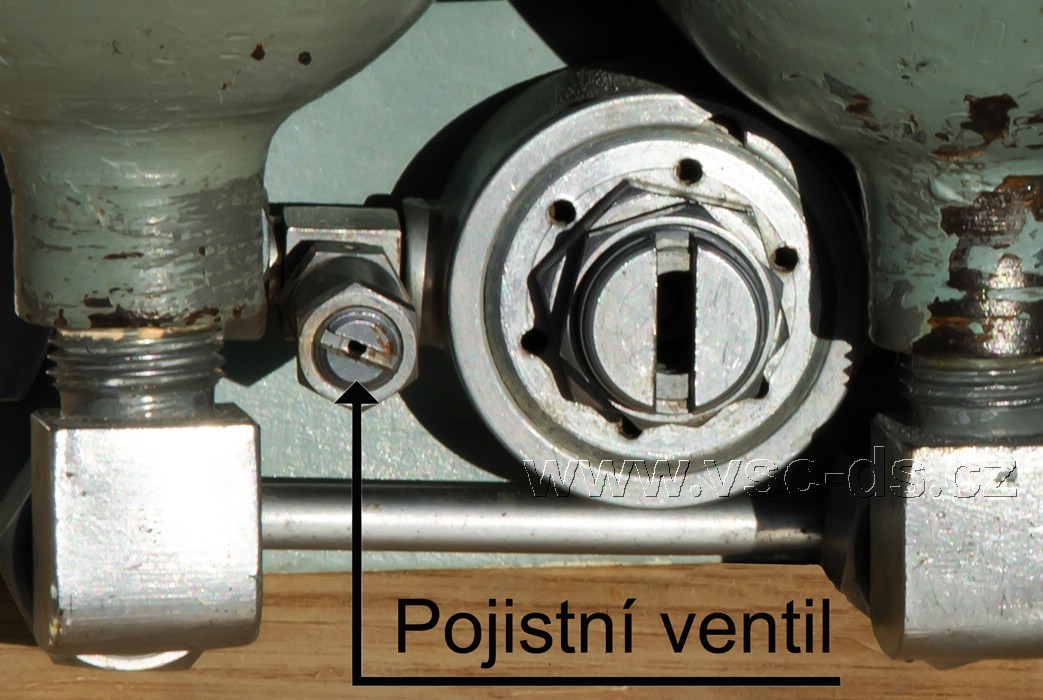

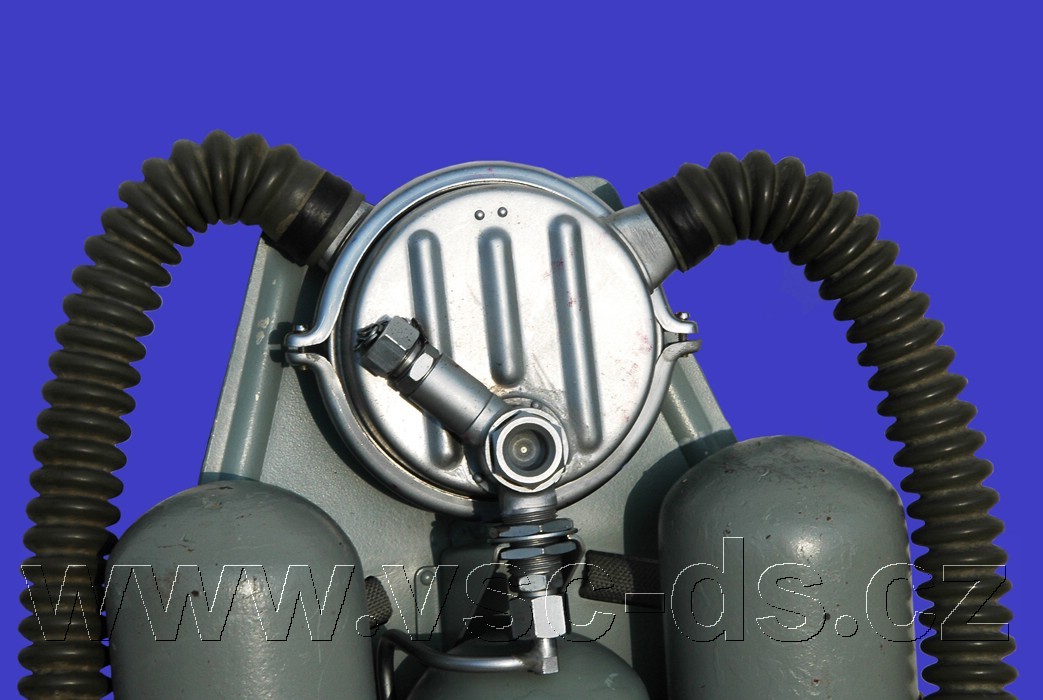

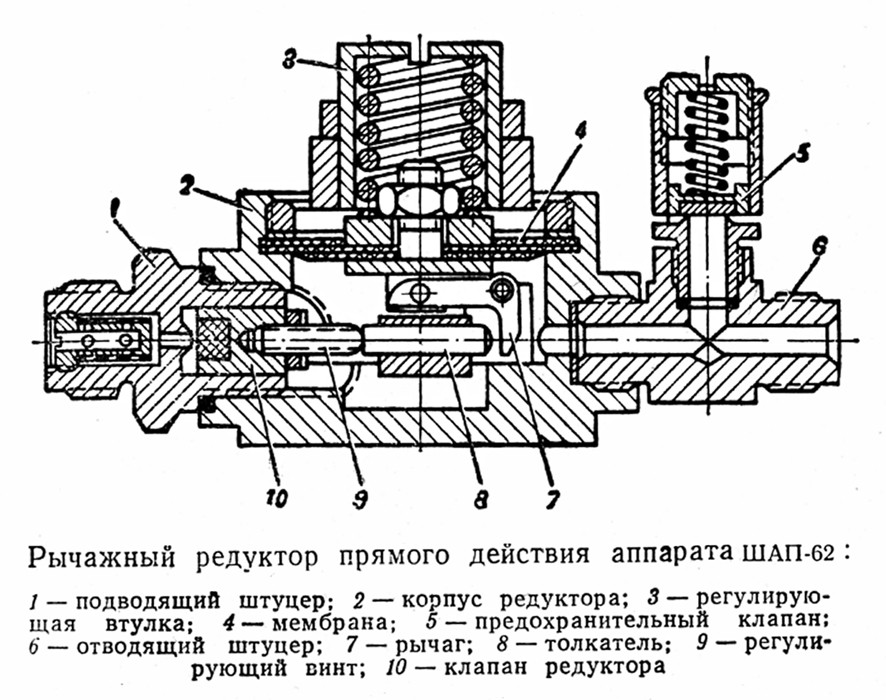

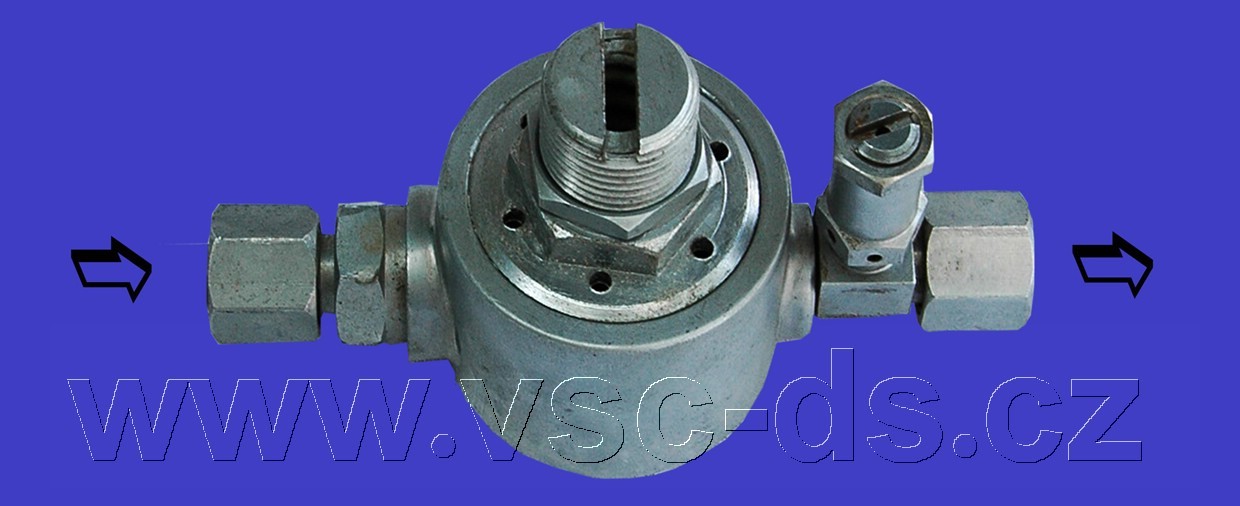

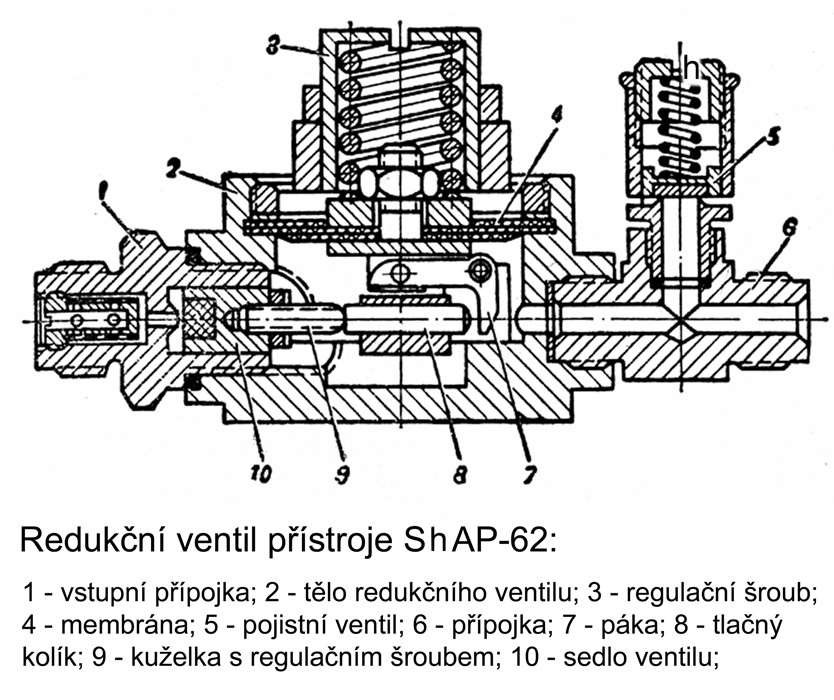

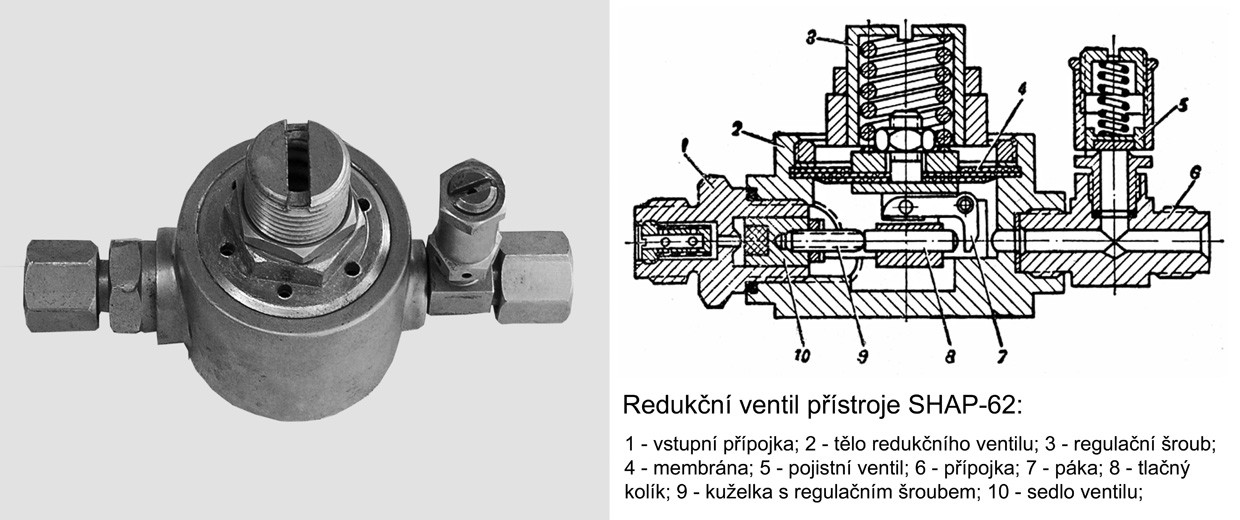

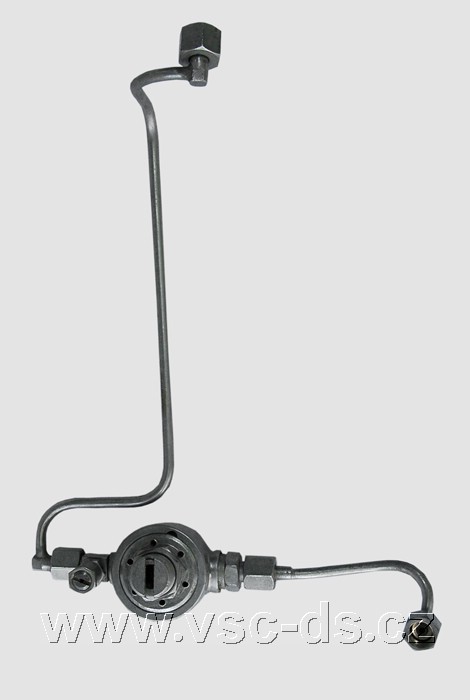

Dýchací přístroj ShAP-62 se liší od ShAP-40 také v dýchací automatice, shodné s přístrojem AVM-3, s redukčním ventilem umístěným v dolní části přístroje a připojeným na přívodný systém. U přístroje SHAP-40 je redukční ventil spojený s dýchací automatikou. Druhý stupeň přístroje představuje plicní dvouhadicová automatika AVM-3 (ABM-3) s otevíráním proti proudu vzduchu. V obou přípojkách dýchací automatiky (pro přívod vzduchu z regulačního ventilu a k připojení vzduchové hadici) je umístěn jednocestní směrový ventil.
ShAP-62 má snímatelný kryt zakrývající dýchací automatiku a armaturu přístroje.
Dýchání potápěče pod vodou bylo zabezpečováno vzduchem přivádějícím hadicí z povrchu. Vzduchová hadice se připojovala k přípojce umístěné na zadní části automatiky. Vzduch v láhvích přístroje poskytoval pouze rezervní zásobu a používal se v případě přerušení dodávky vzduchu hadicí z povrchu.

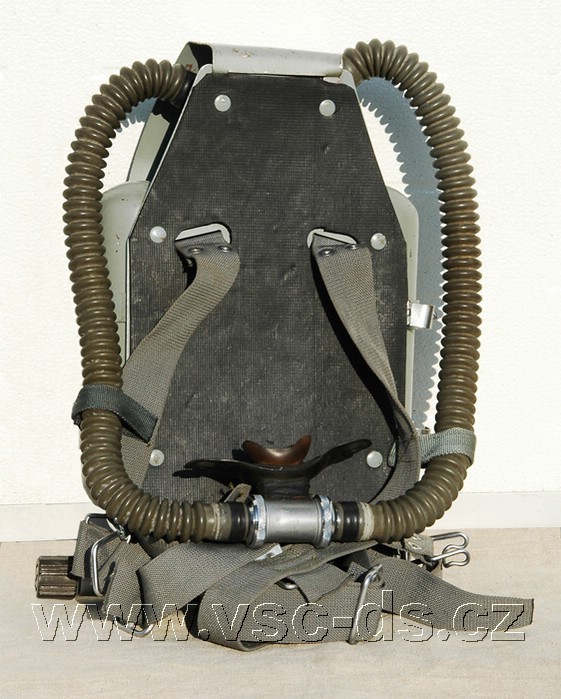

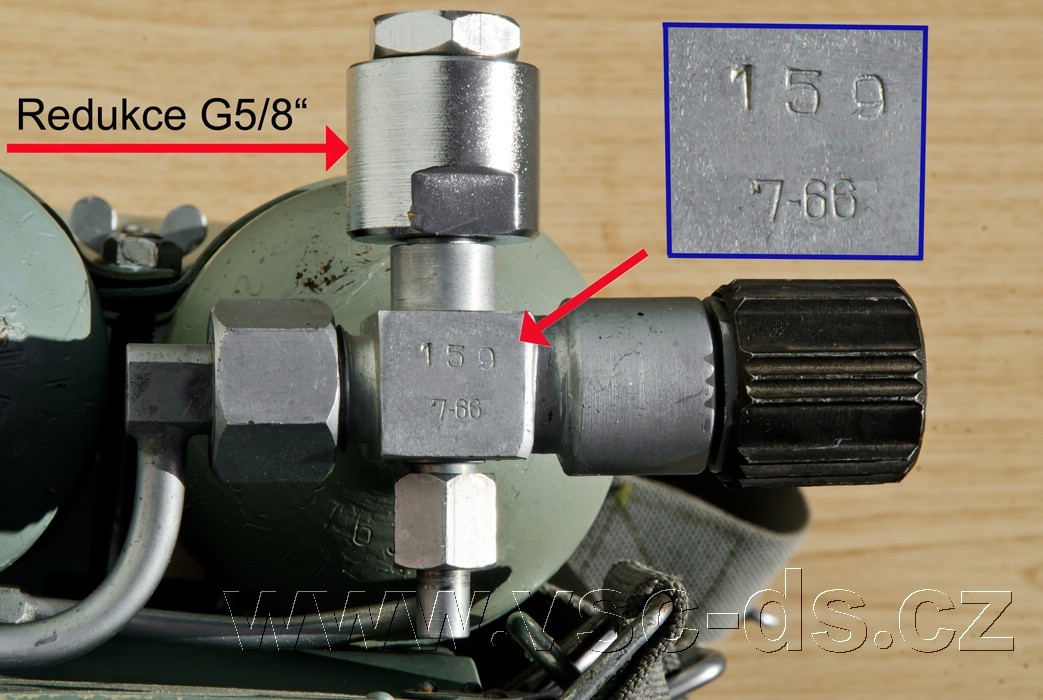

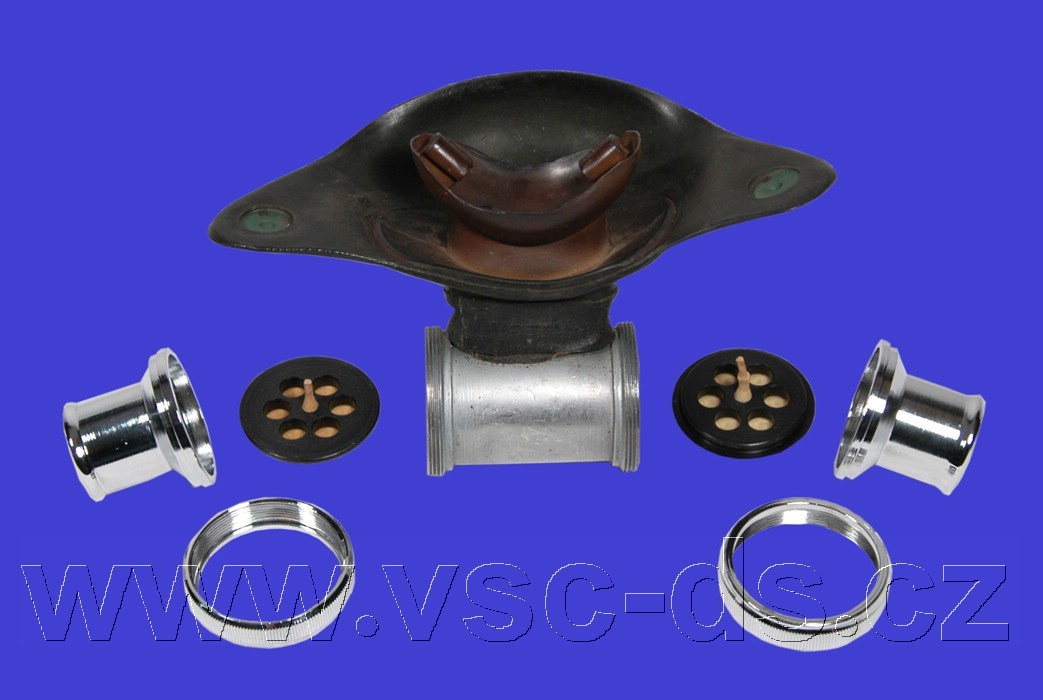

Na obrázcích je náustek použitý z přístroje AVM-1M – „Podvodník“. Originální náustek má atmosférický ventil a je se přizpůsobený k připojení ke speciálnímu potápěčskému obleku nebo k ústence. Plnění přístroje je upraveno přes redukci G 5/8“. Přístroj nemá vlastní kontrolní manometr. Potápěčský dýchací přístroj ShAP-62 (ШАП-62) je plně funkční.
Technické parametry:
| I. stupeň - redukční ventil: | s otevíráním po proudu vzduchu |
| II. stupeň - automatika AVM-3: | s otevíráním proti proudu vzduchu |
| Počet láhví: | 3 ks (2x1,3 l, 1x1 l) |
| Objem všech 3 láhví: | 3,6 l |
| Obsah vzduchu v láhvích: | 720 l |
| HP: | 20 MPa |
| LP: | 0,3 - 0,4 Mpa |
| Délka hadice pro přívod vzduchu z povrchu: | 40 m |
| Rozměry přístroje: | 50x24x14 cm |
| Hmotnost přístroje s plnými láhvemi: | 13 kg |
| Maximální hloubka potápění: | 40 m |
Vysvětlivky:
СКБ-КДА - Специальное конструкторское бюро - кислородных дыхательных приборов и аппаратов (Speciální konstrukční kancelář dýchacích kyslíkových přístrojů a zařízení).
СВУ - Cнаряжение водолазное универсальное (Univerzální potápěčské zařízení).
