Důlní maska DM-4

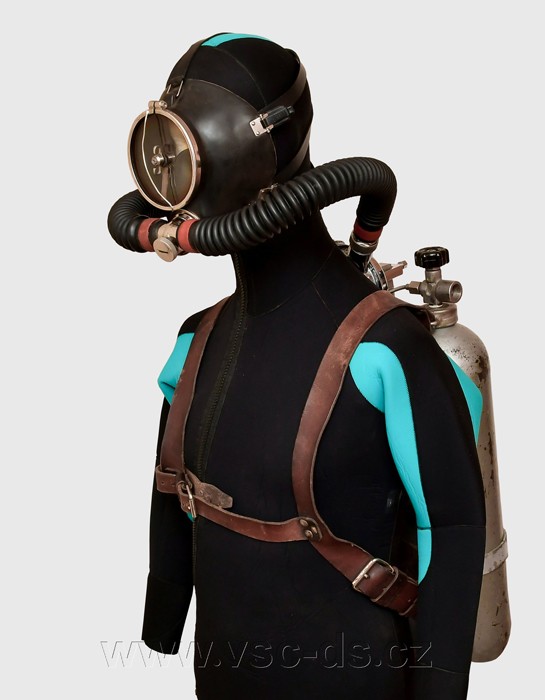

Důlní masku DM-4 (dále jen maska DM-4) od roku 1969 vyráběla Chirana n. p., závod Stará Turá. Maska byla určena pro potřeby důlních záchranářů ve spojení dýchacími přístroji s uzavřeným okruhem (CH 146 až CH 458), dále pro potápěčské přístroje s otevřeným okruhem (PL-40, PL-401a lehký potápěčský skafandr PL-40) a pro přístroje s otevřeným okruhem na povrchu (Saturn S 5 a S 7). Inspirací pro konstrukci důlní masky DM-4 se stala německá celoobličejová O-maska od firmy Dräger. Její výroba byla ukončena v roce 1974. Byla vylepšenou verzí předchozí důlní masky DM-3.

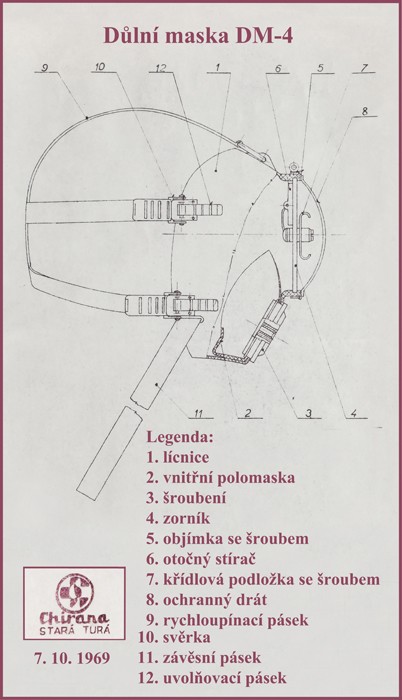

Maska DM-4 se skládá z pryžové lícnice s jedním kruhovým zorníkem, z vnitřní polomasky, připojovacího zařízení k hadicím dýchacího přístroje a upínacího systému. Lícnice, polomaska a upínací pásky jsou zhotoveny z černé, zdravotně nezávadné pryže, kruhový zorník z netříštivého skla a ostatní díly jsou kovové. Okraje lícnice jsou obšity jelenicovou kůží pro snazší přilnutí k obličeji.

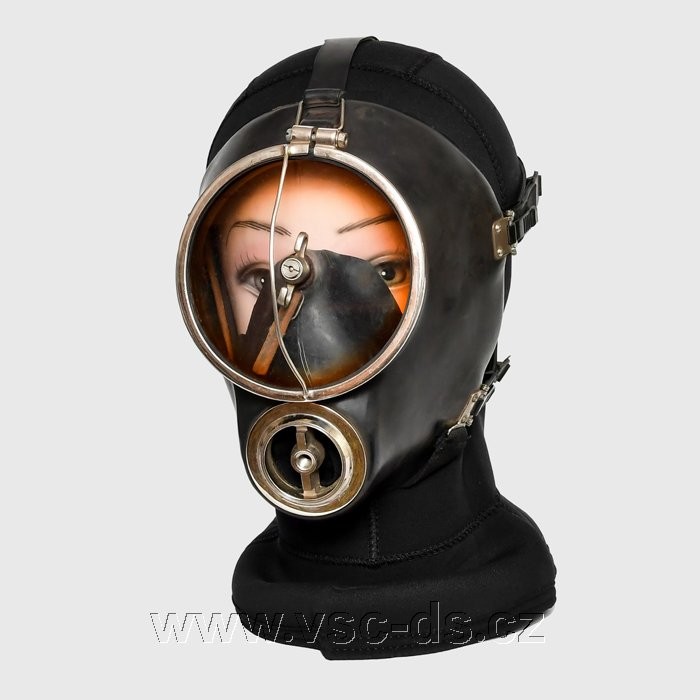

Zorník je k lícnici plynotěsně připojen kovovou objímkou, staženou šroubem. Je opatřen otočným stíračem vlhkosti sražené na vnitřní straně zorníku. Tento stírač se ovládá zvenčí pomocí křídlové podložky a šroubu. Ochranný drát chrání zorník před poškozením při hrubém pokládání masky na tvrdou podložku. Pod zorníkem je šroubení, které pevně spojuje vnitřní polomasku s vnitřní části lícnice masky. Šroubení má můstek se závitem W 5/16“ pro těsné připojení vrapovaných hadic vedoucích od dýchacího přístroje; ty jsou opatření koncovkou s centrálním šroubem.

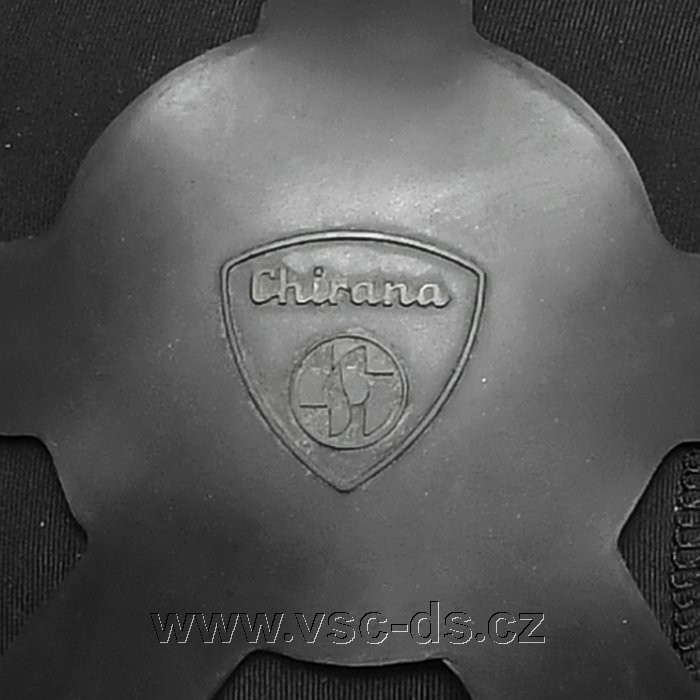

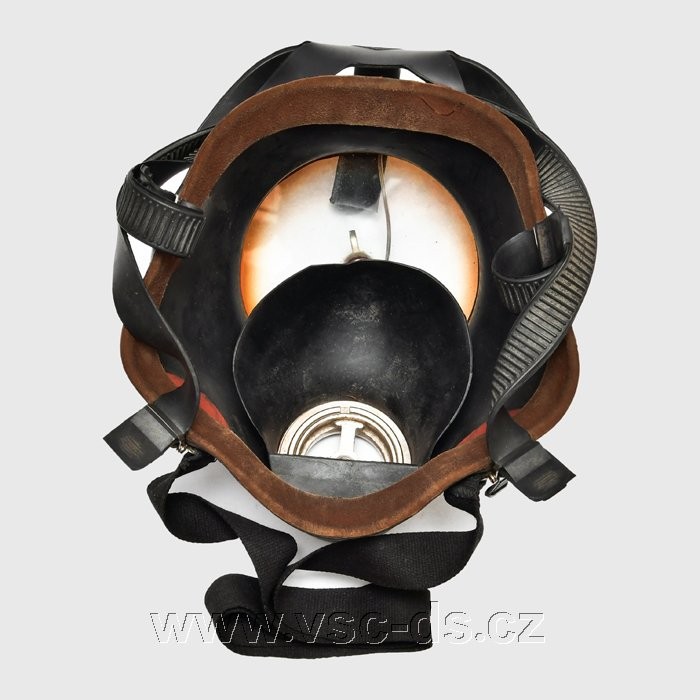

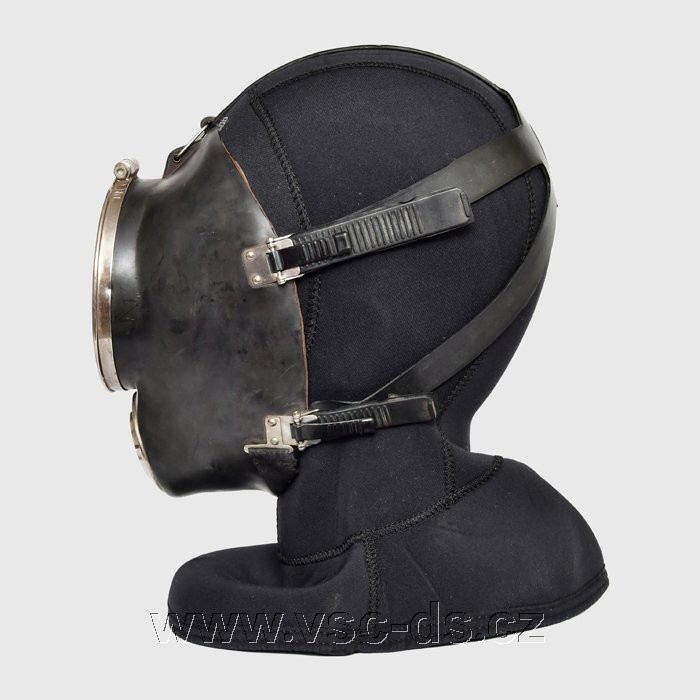

Polomaska slouží k usměrnění proudu dýchacího média do dýchacích cest a proudu vydechovaného vzduchu zpět do dýchacího přístroje. Tím se zmenšuje mrtvý prostor masky a snižuje opocování zorníku vysráženou vlhkostí. Upínací systém z pryžových pásků má za účel zajistit správnou polohu masky na obličeji. K lícnici masky je připojen k zařízení pro rychlé nasazení masky na obličej. Nasazenou masku je možno rychle uvolnit pomocí uvolňovacích pásek. Ve středu upínacího systému je vylisováno logo výrobce. Maska DM-4 nemá dýchací ventily, protože tvoří součást vlastního dýchacího přístroje. Vyráběla se v jedné velikosti.
Maska DM-4 má také své nedostatky. Její zorné pole je velmi malé, tvoří necelých 27% obecného zorného pole. Snesitelnost a těsnost je též velmi nízká.

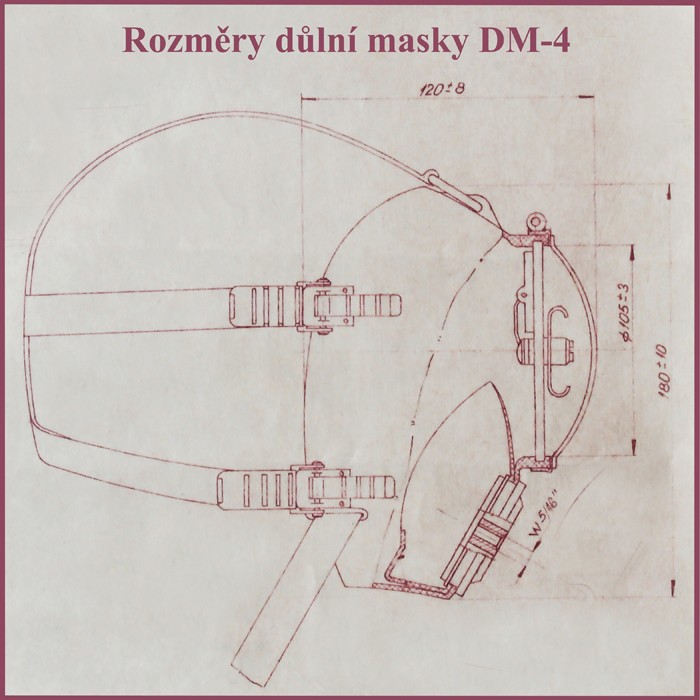

Technické vlastnosti:
| Výrobce: | Chirana, Stará Turá, ČSSR |
| Lícnice: | černá, zdravotně nezávadná pryž |
| Zorník: | netříštivé lepené sklo |
| Průměr zorníku: | 110 mm |
| Průměr otvoru v masce pro zorník: | 105 mm |
| Centrální připojovací závit: | W 5/16“ |
| Celková hmotnost masky: | ca 600 g |
| Zorné pole: | ca 27% |
Fotografie masky pořídil Dušan Šuráni.
Děkuji Petrovi Trojanovi za poskytnutí informací a cenných dokumentů k důlní masce DM-4.
