Saturn

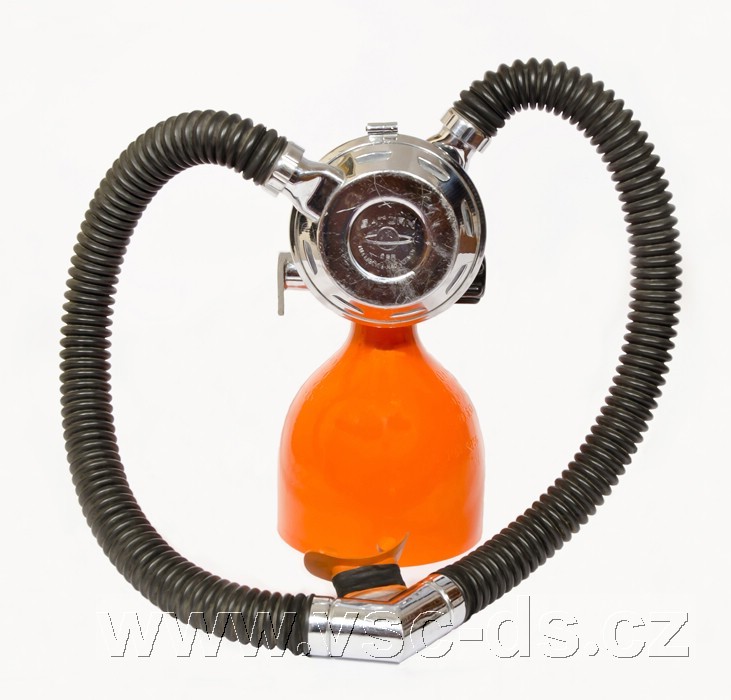

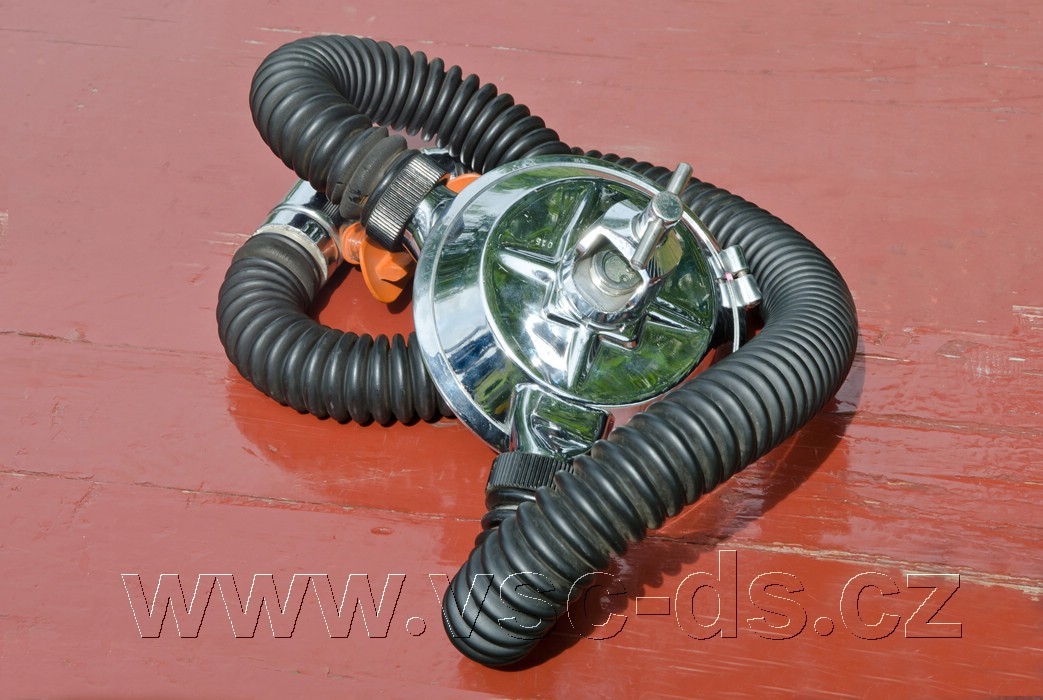

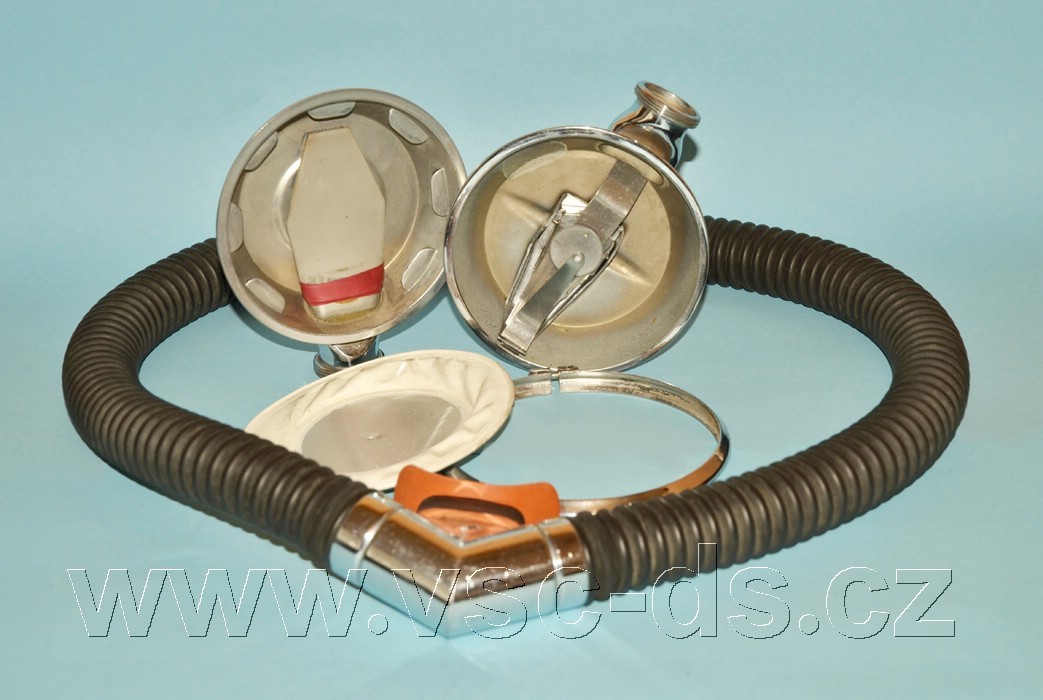

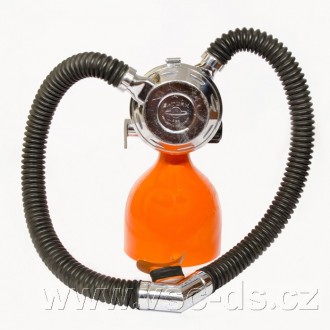

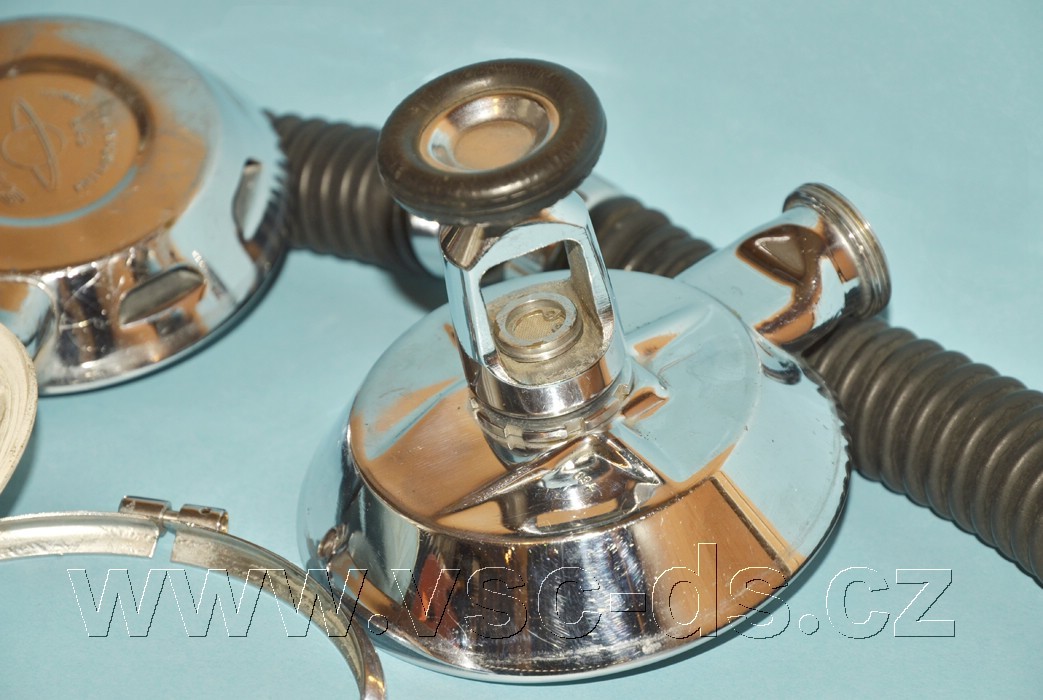

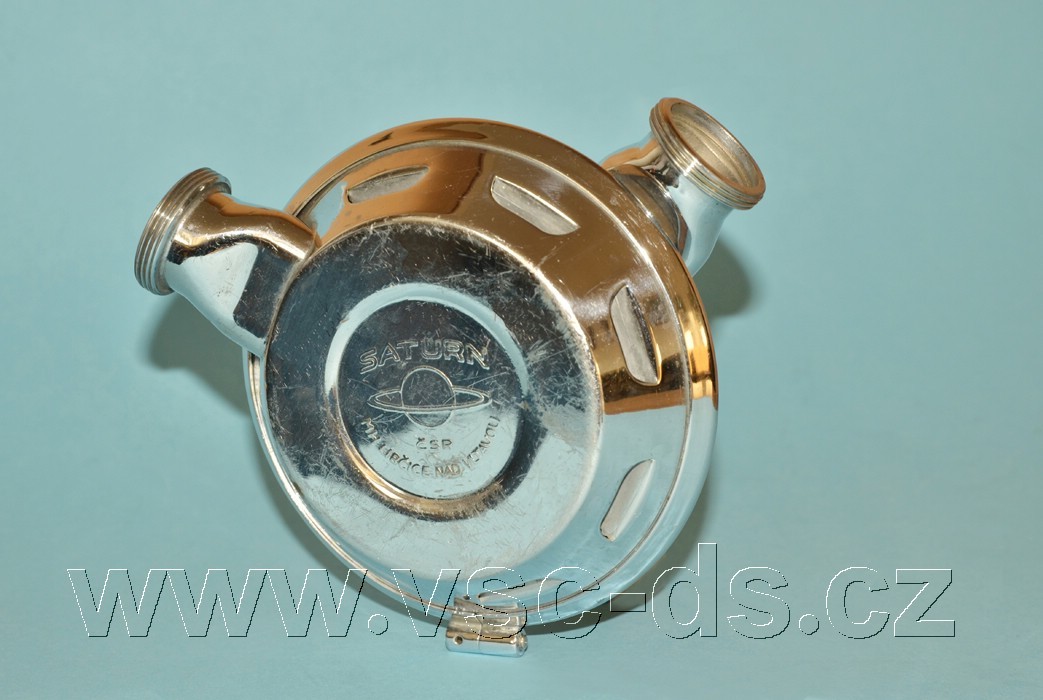

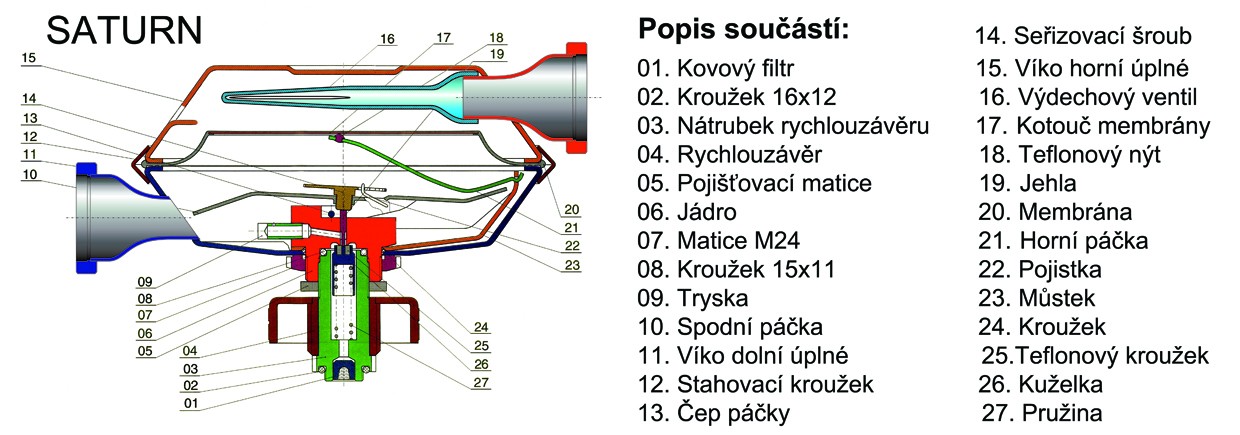

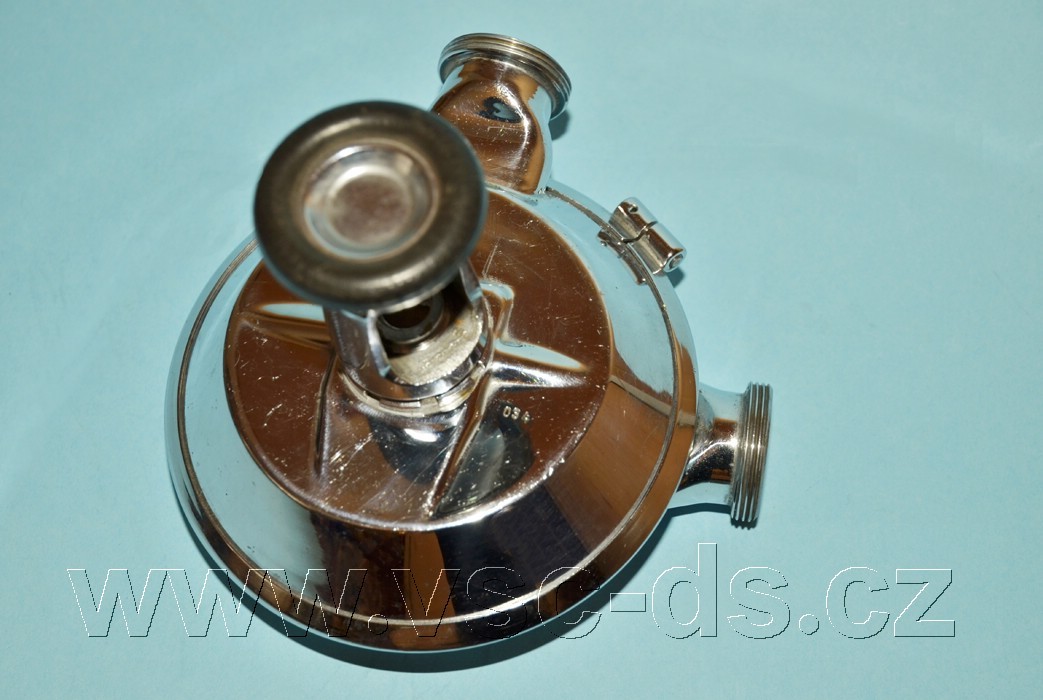

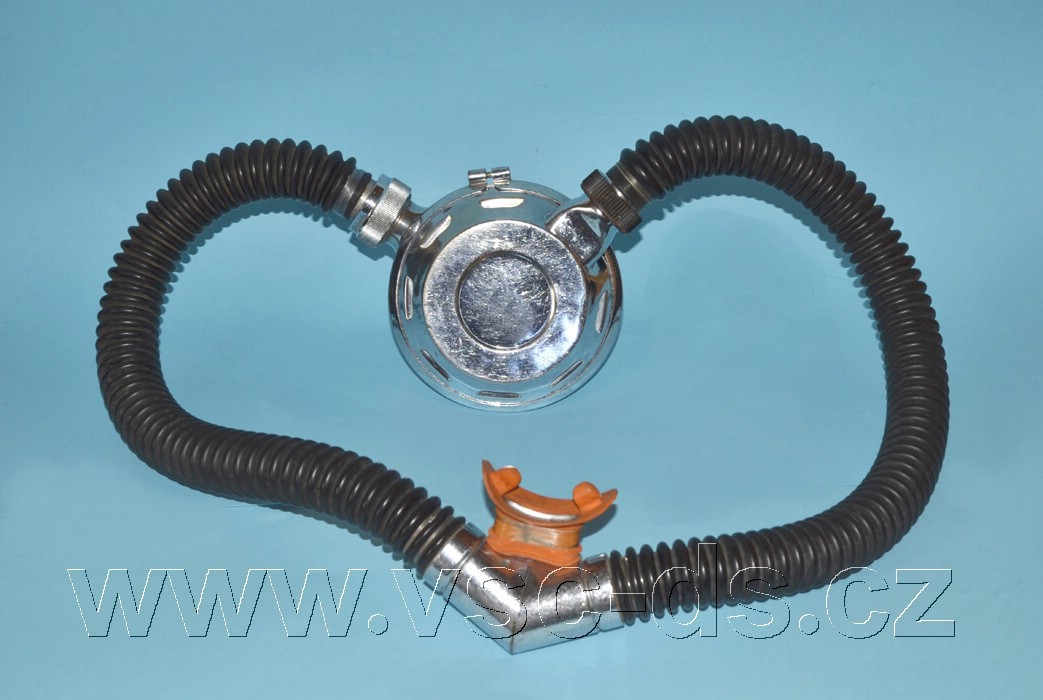

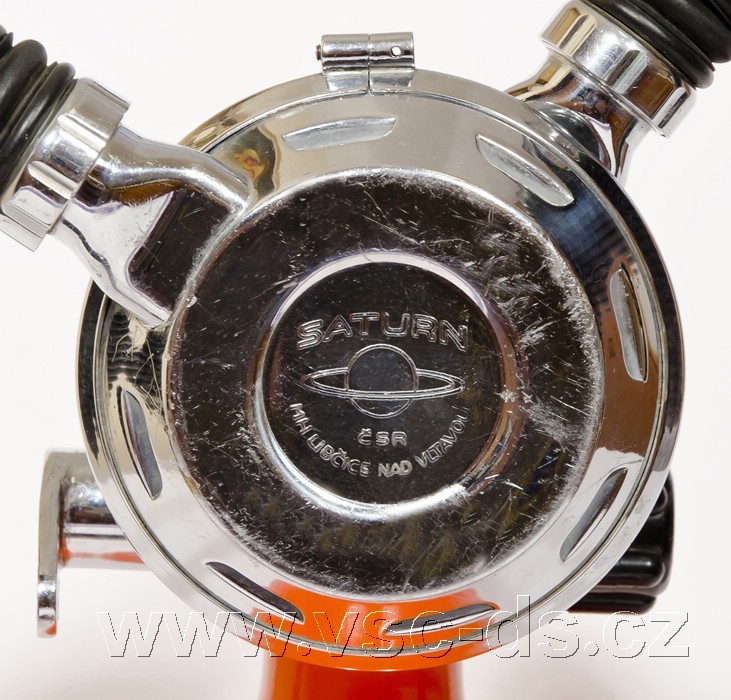

Jednostupňová dvoupáková automatika, klasického typu. Konstruktérem automatiky byl pracovník Ústavu fyziky pevných látek ČSAV Josef Voříšek (1923 - 2012) z Prahy. Automatika Saturn se proti jiným obdobným typům vyznačuje radikálně lepším pákovým převodem s ejektorem s řízenou účinností. Tato zlepšení jsou chráněna dvěma čs. patenty. Zvyšují citlivost automatiky ve všech jejich pracovních režimech. Její výroba byla zahájena v roce 1968 podnikem místního hospodářství Libčice nad Vltavou.

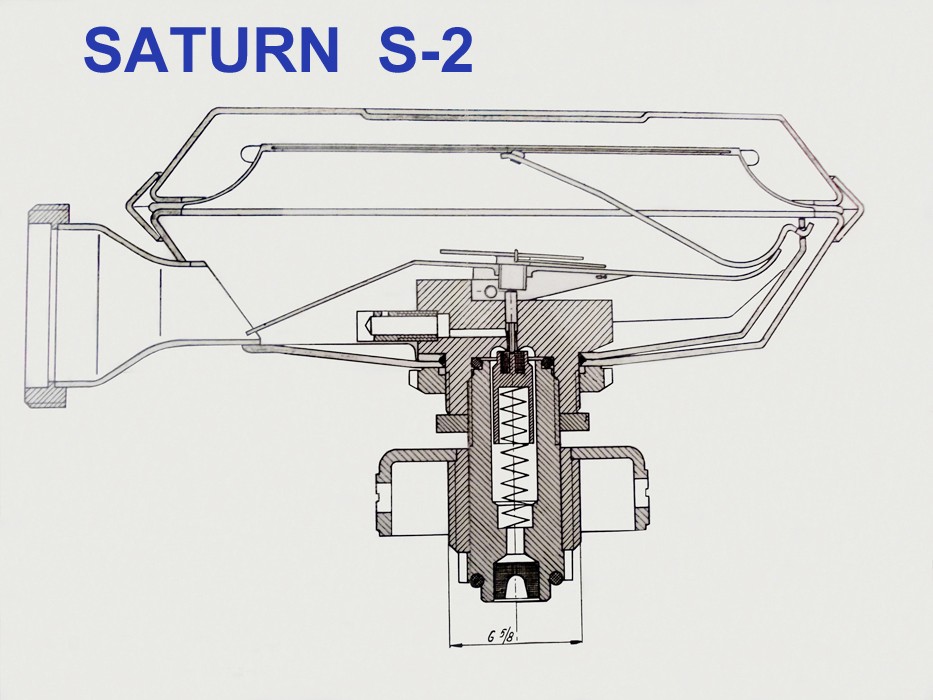

Princip zlepšení: U podobných typů dvoupákových automatik se při nádechu přenáší výslednice sil z membrány na první (horní) páku, která je ve styku s druhou (dolní) pákou, která pak otevírá redukční systém automatiky. Během pohybu membrány se nemění pákový poměr, lineární převod pák (asi 1:34) způsobuje malou regulační citlivost. Projevuje se to zvláště malou citlivostí při nejmenších odběrech a poměrně malým průtokem při největších odběrech dýchacího média.

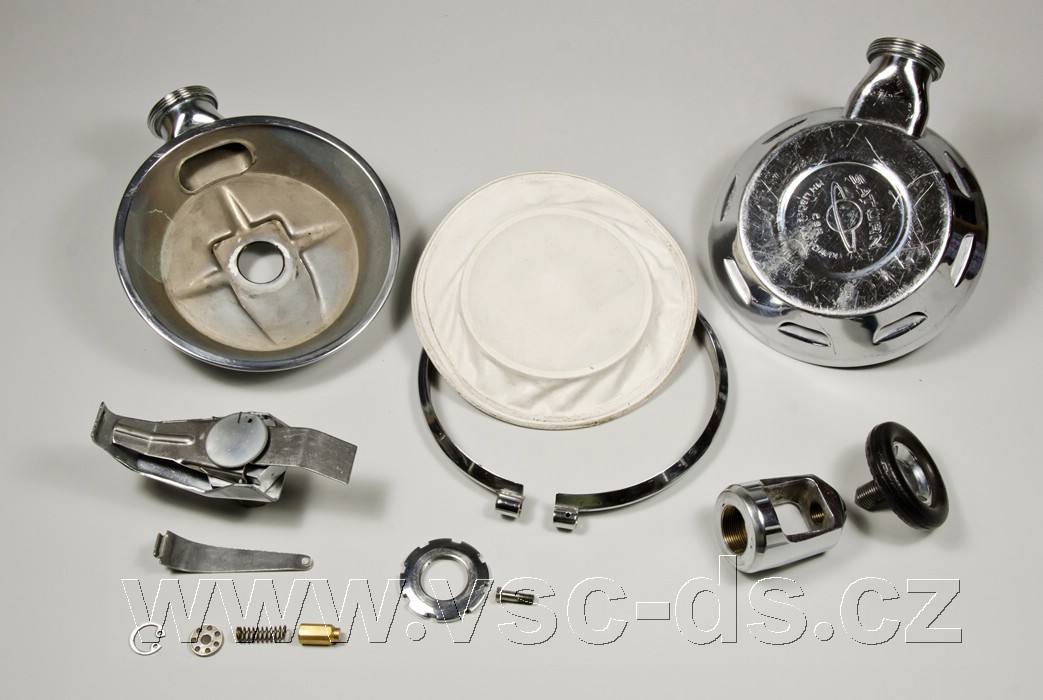

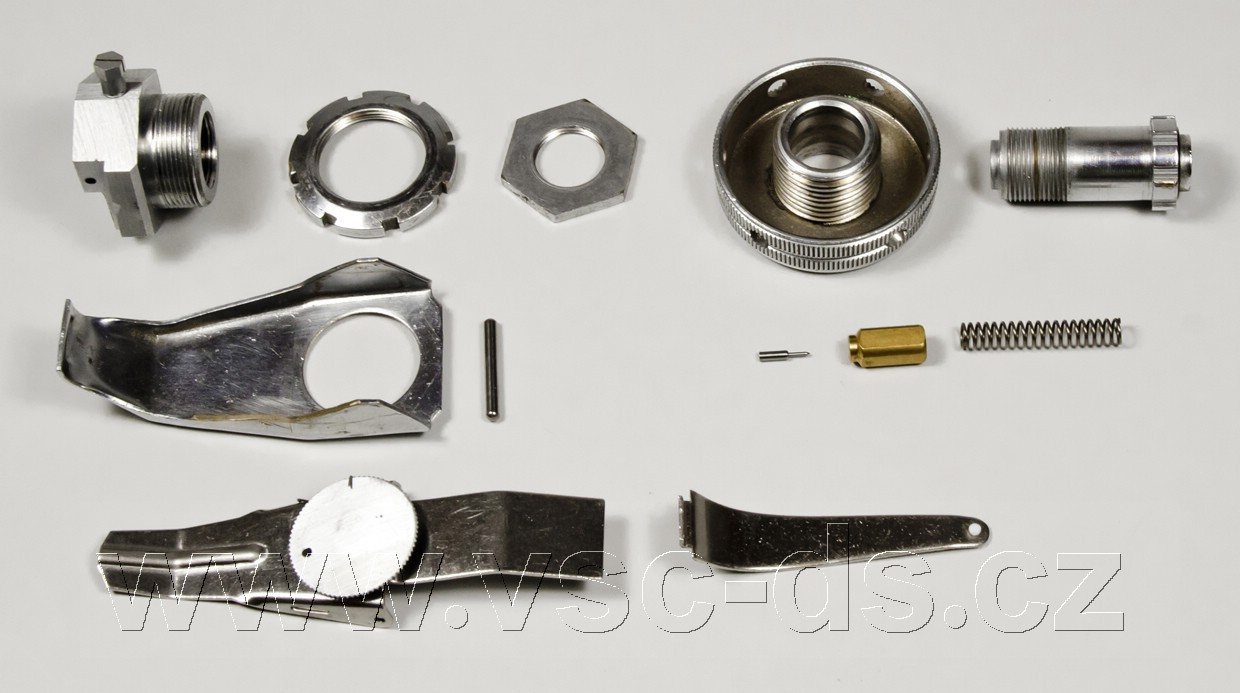

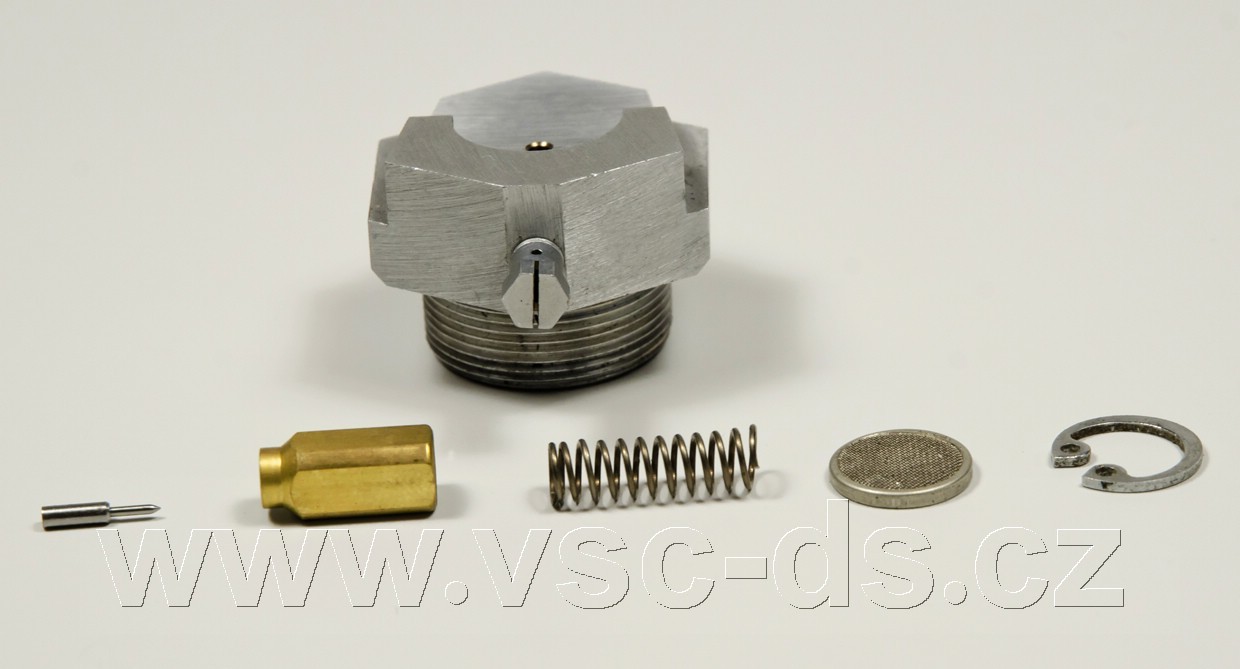

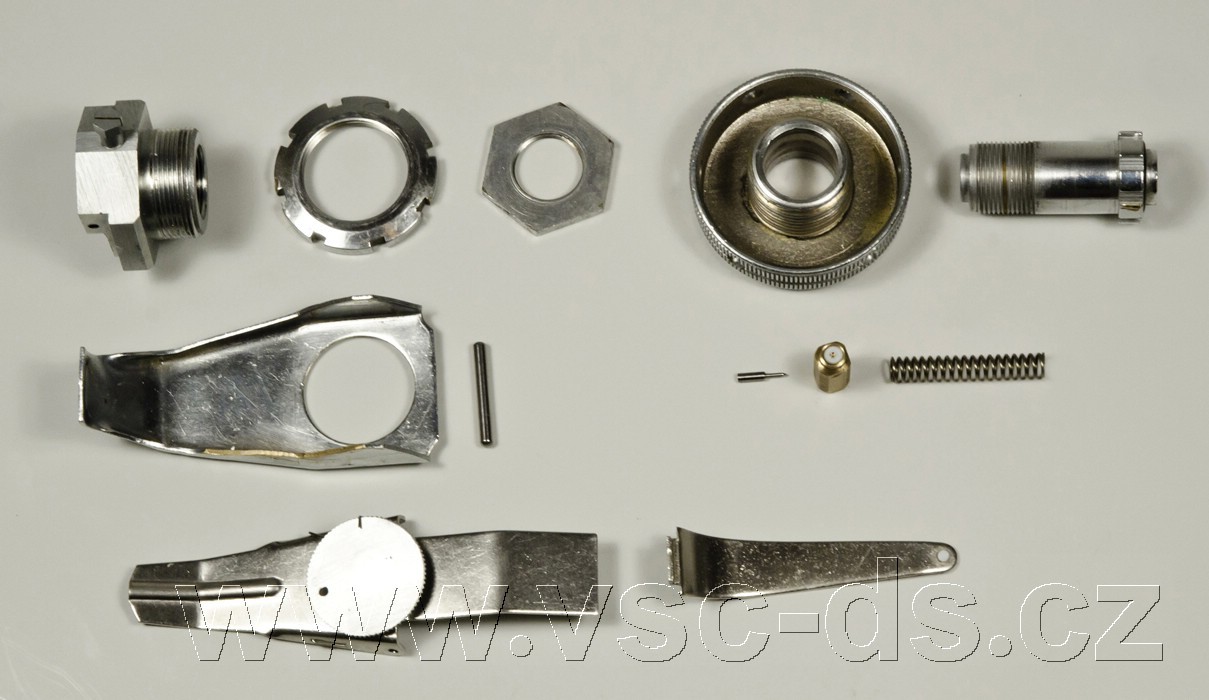

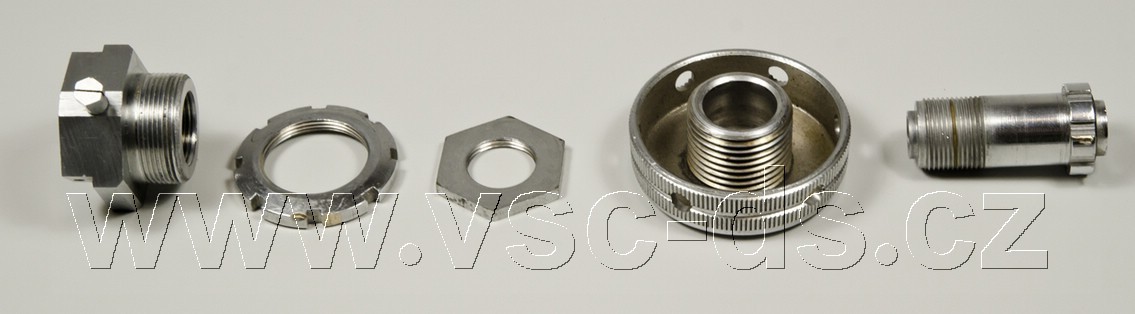

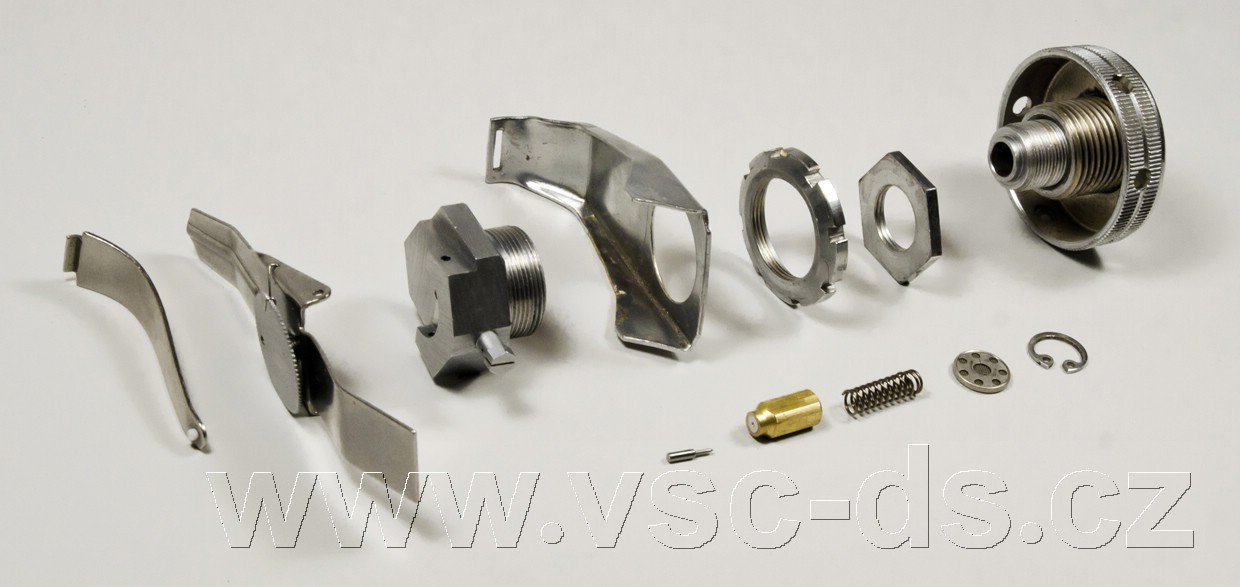

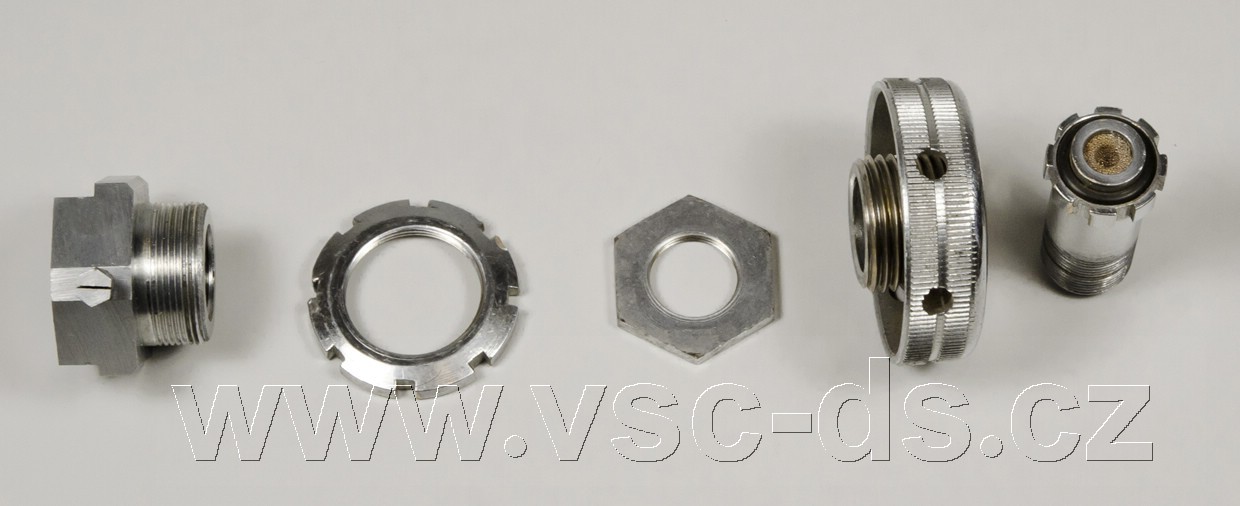

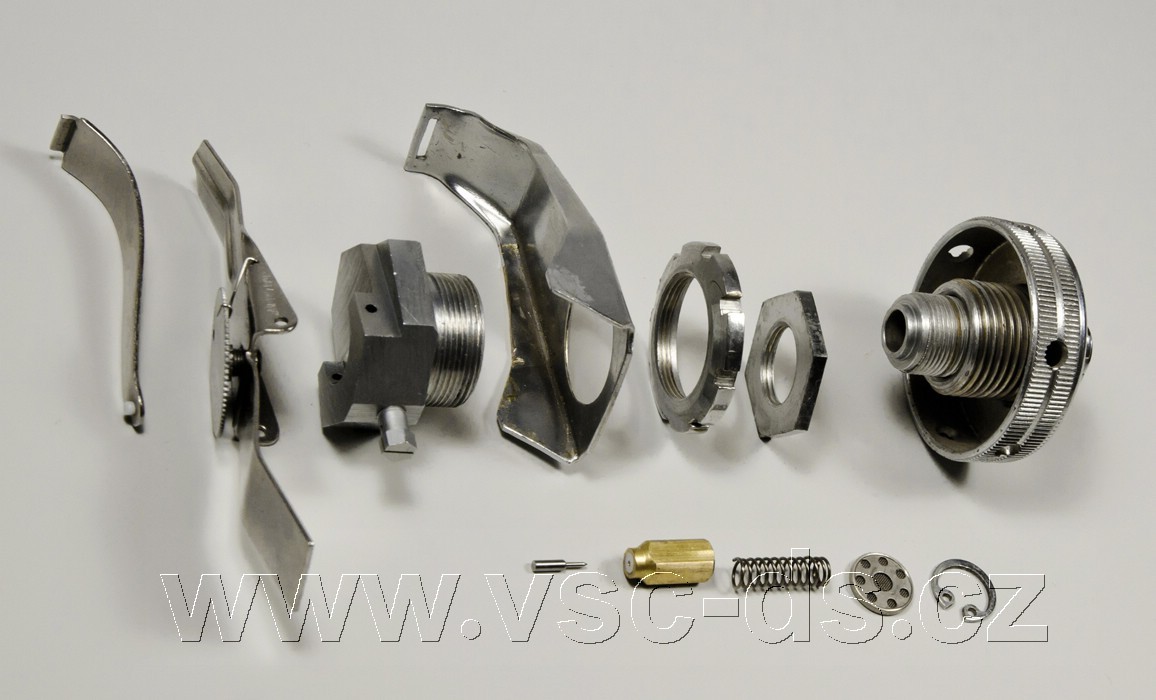

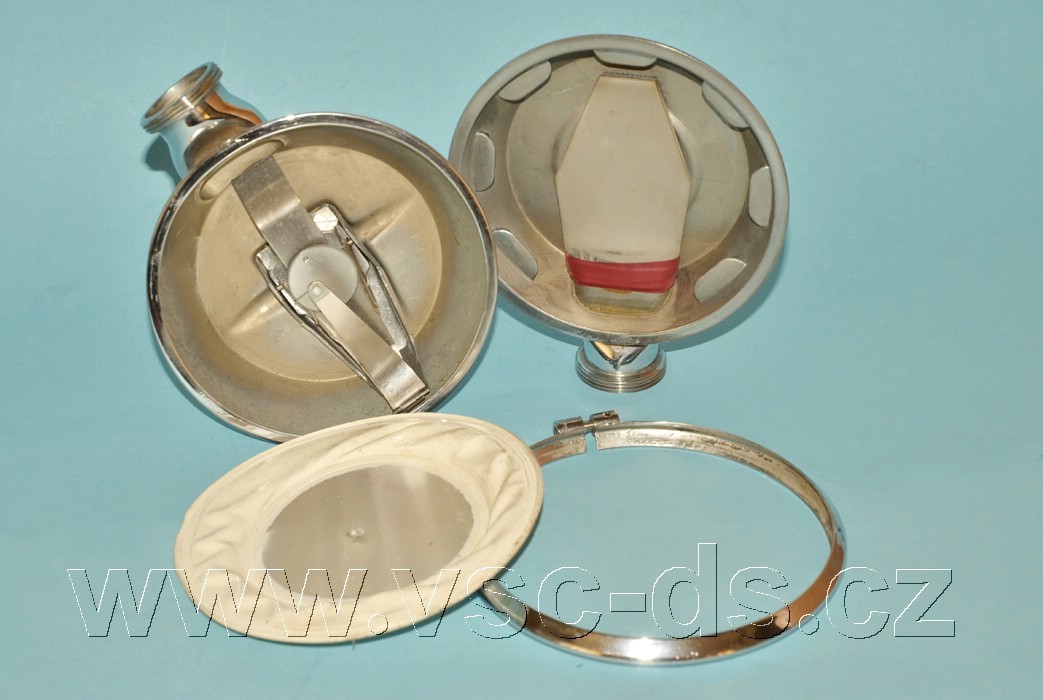

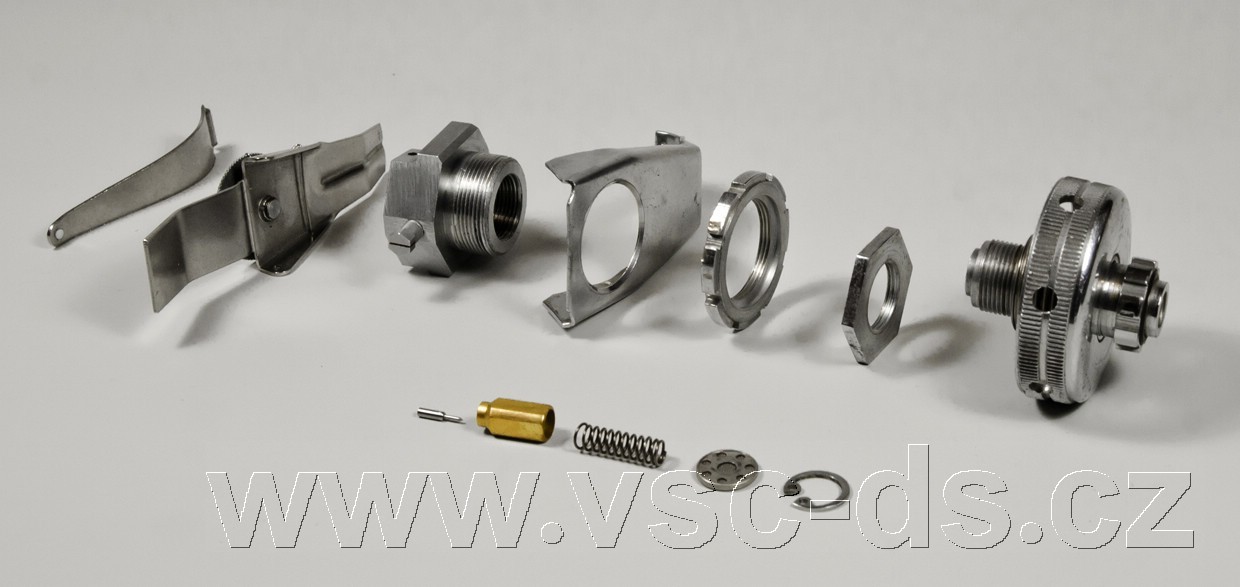

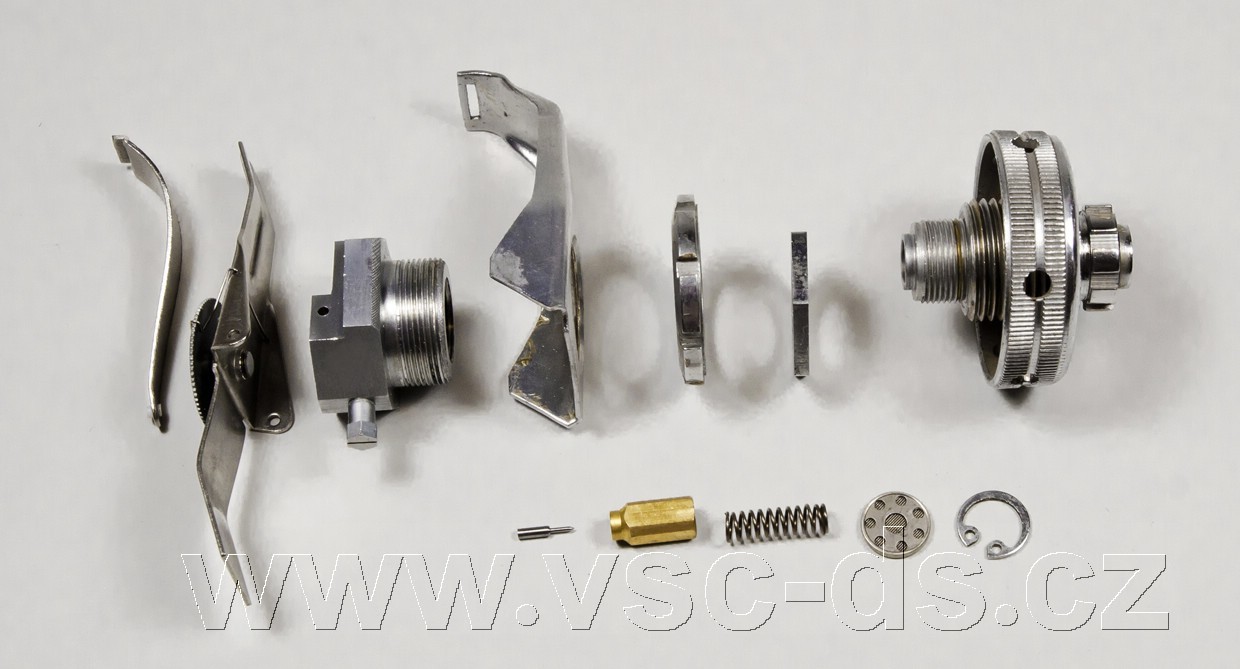

Tyto nevýhody jsou u automatiky Saturn odstraněny. Pro změnu převodové délky pák jsou obě páky v místě vzájemného dotyku zakřiveny, což znamená, že během pohybu membrány se v širokých mezích mění pákový převod. Výhodou tohoto pákového systému je vysoká citlivost při počínajícím nádechu a naopak velké průtokové množství vzduchu při nejhlubším nádechu.

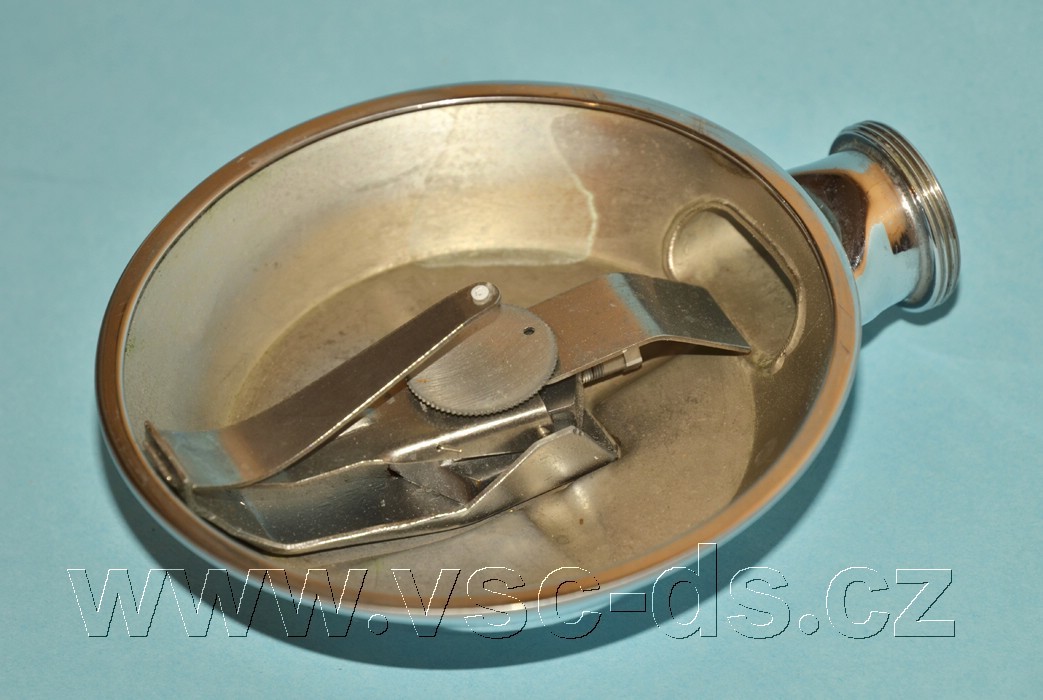

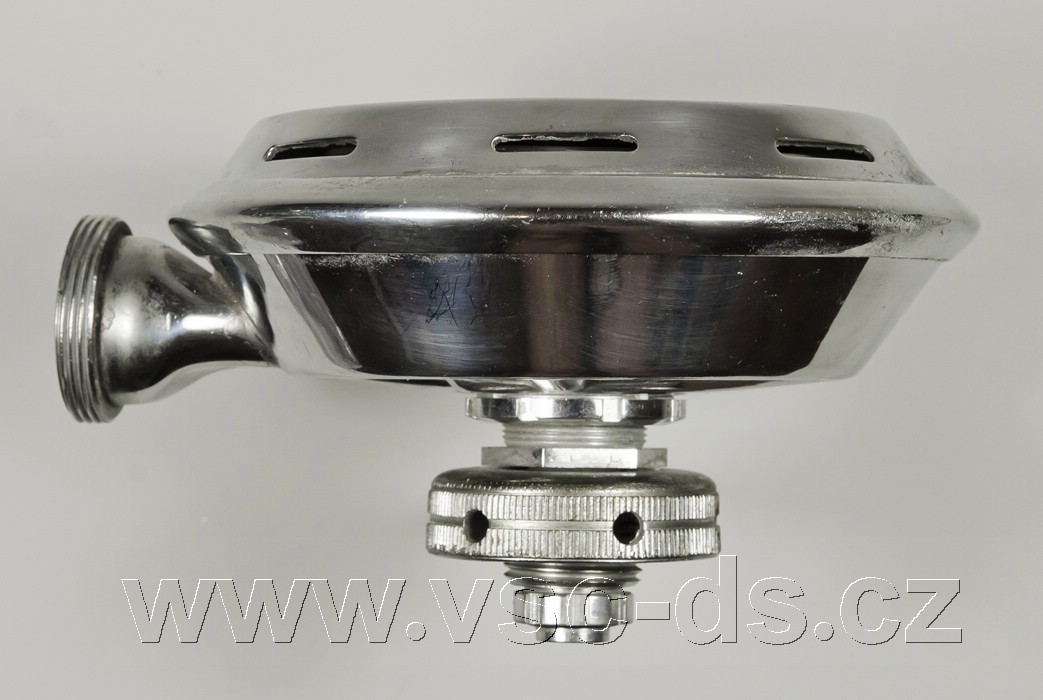

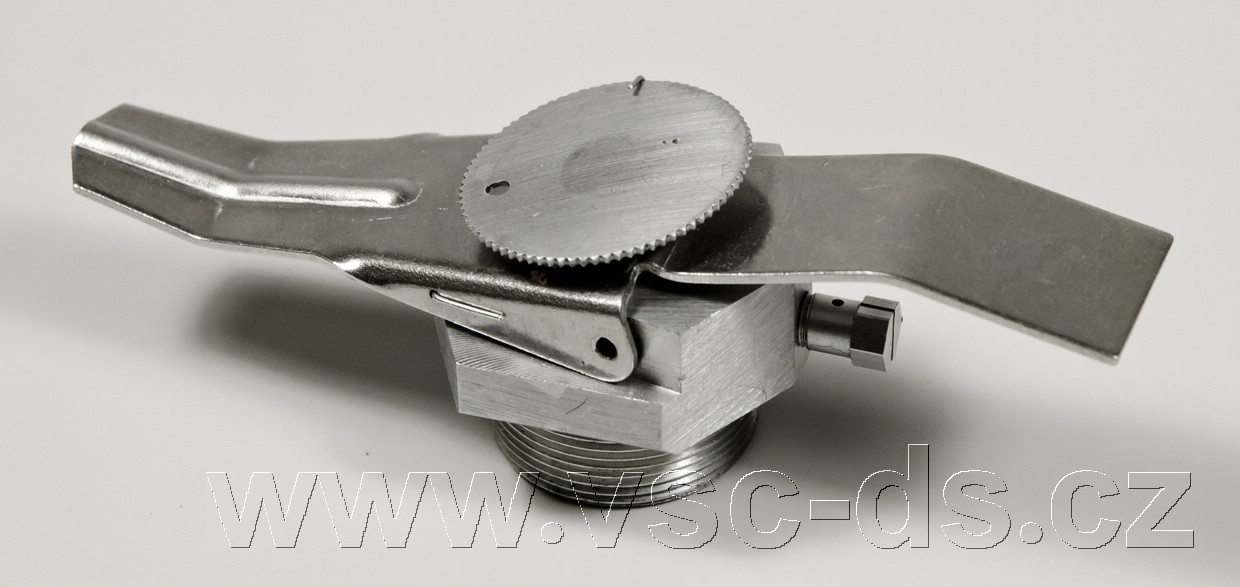

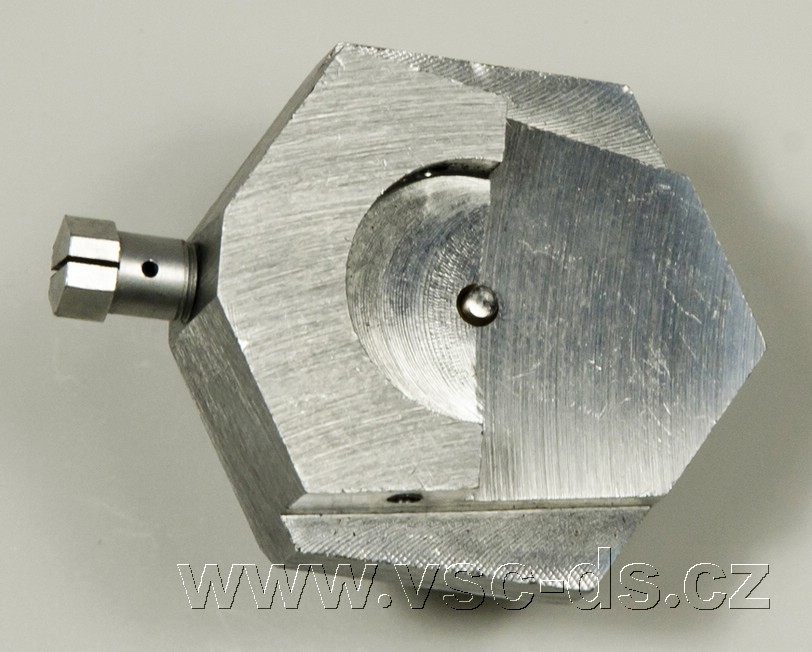

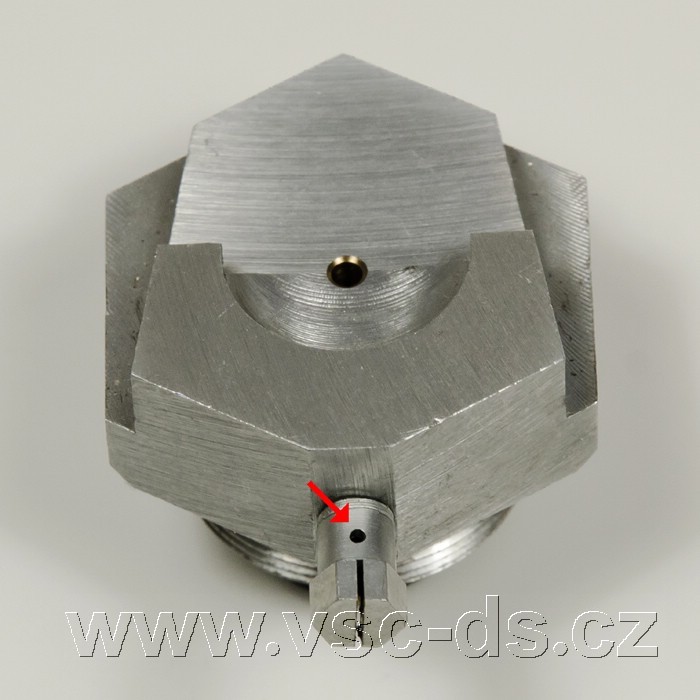

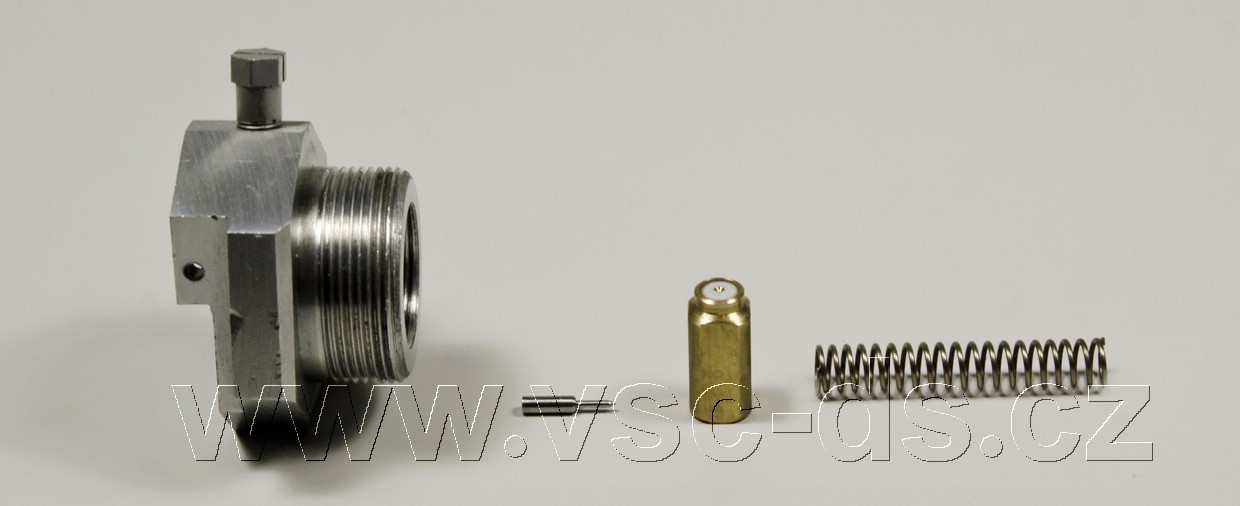

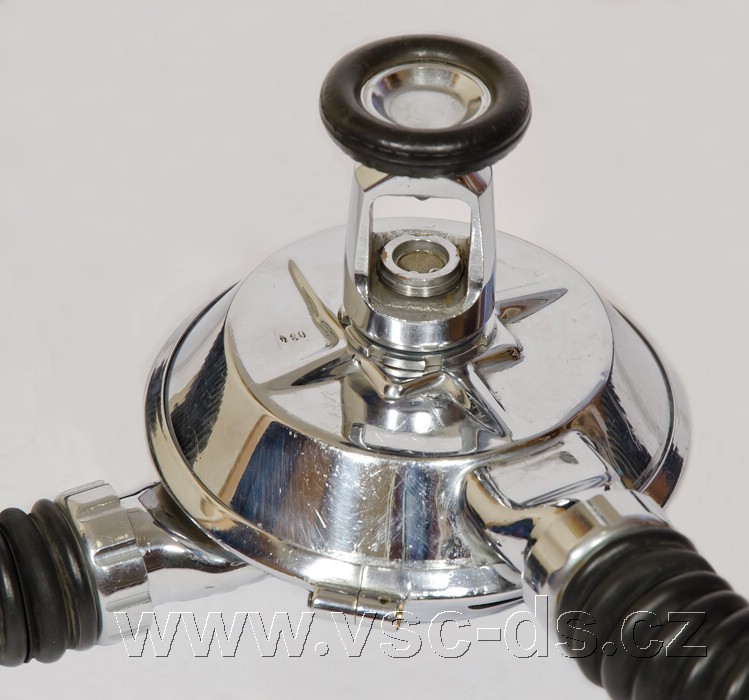

Dalším zlepšením automatiky Saturn je ejektor s řízenou účinností, který kompenzuje vzrůst odporu vrapové hadice při stoupajícím průtoku. Automatiku lze seřídit na nejvyšší citlivost pomocí ozubového kolečka, umístěného v horní části můstku s pákovým mechanizmem.

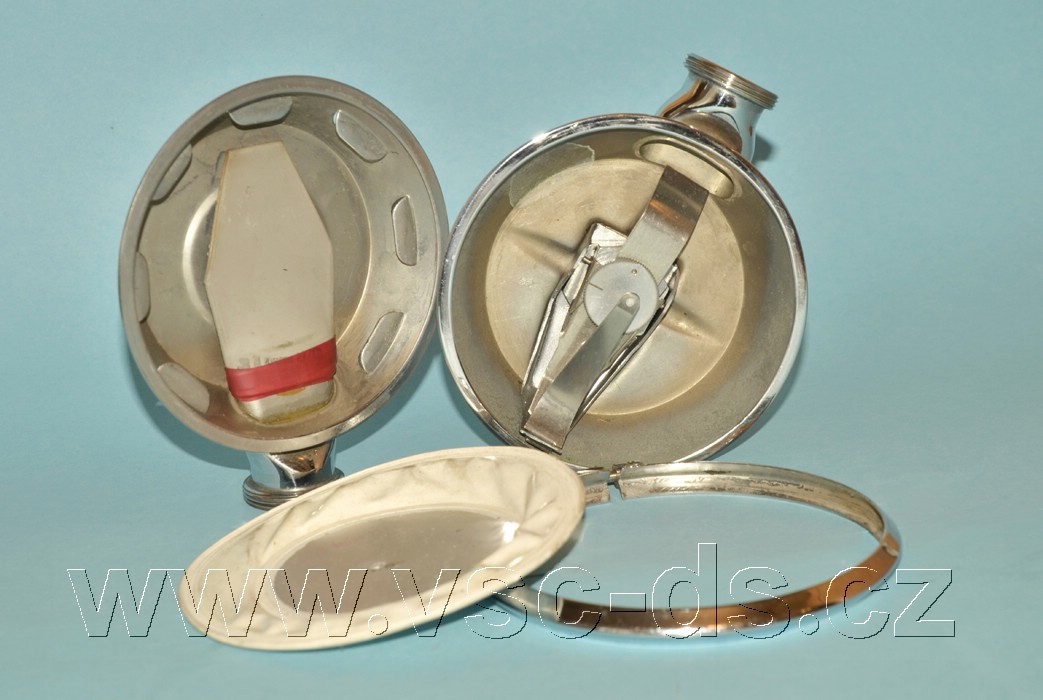

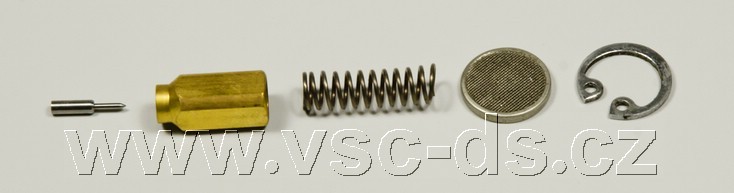

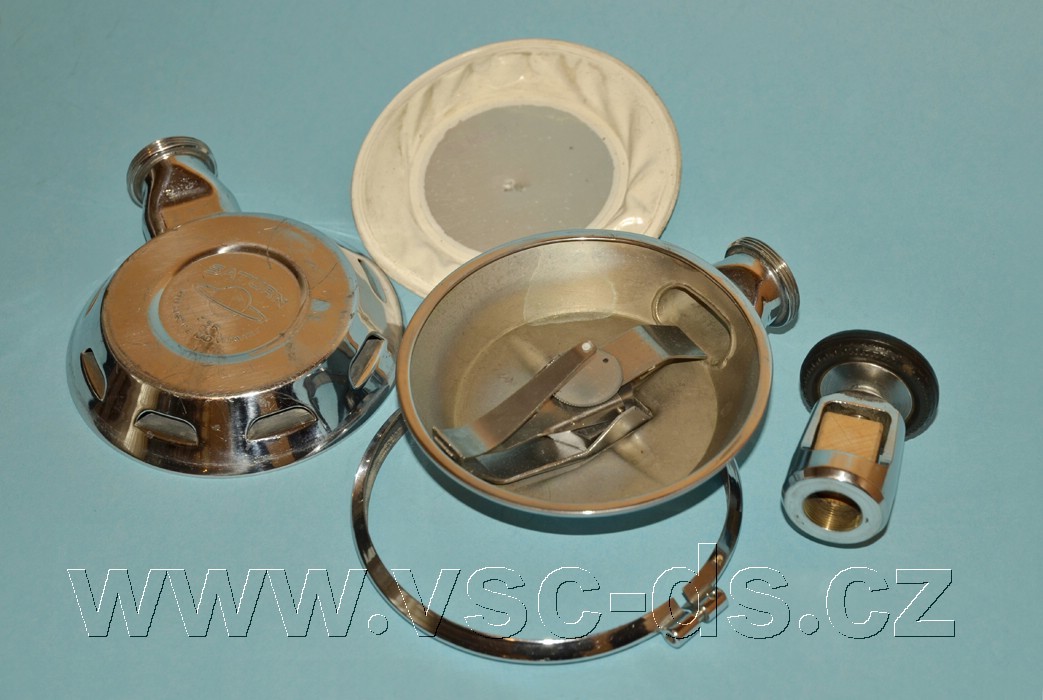

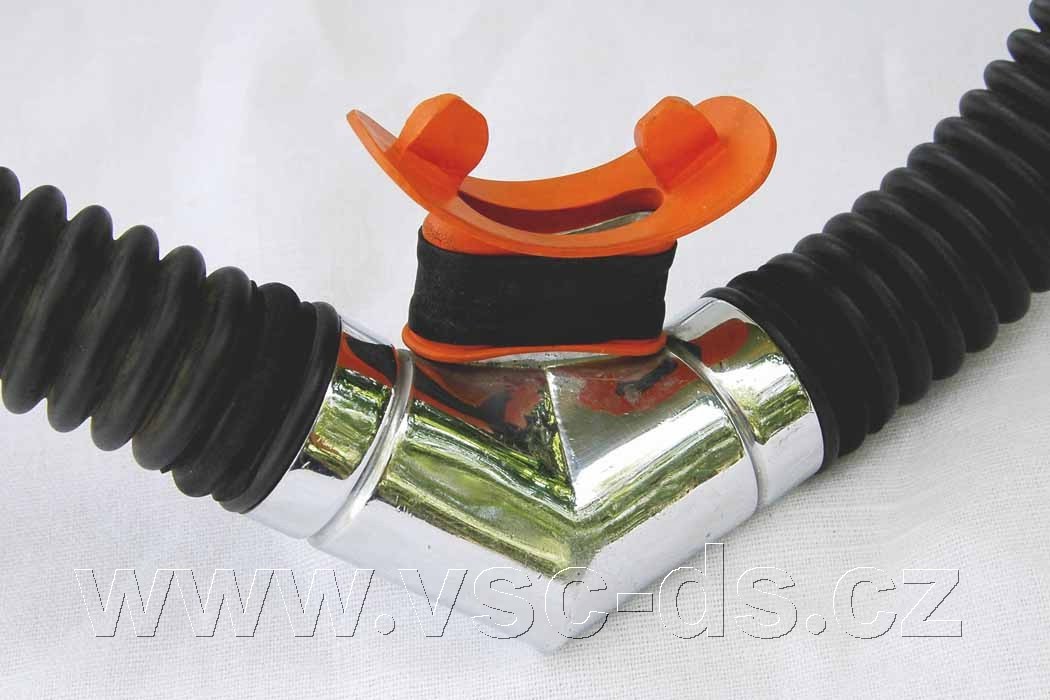

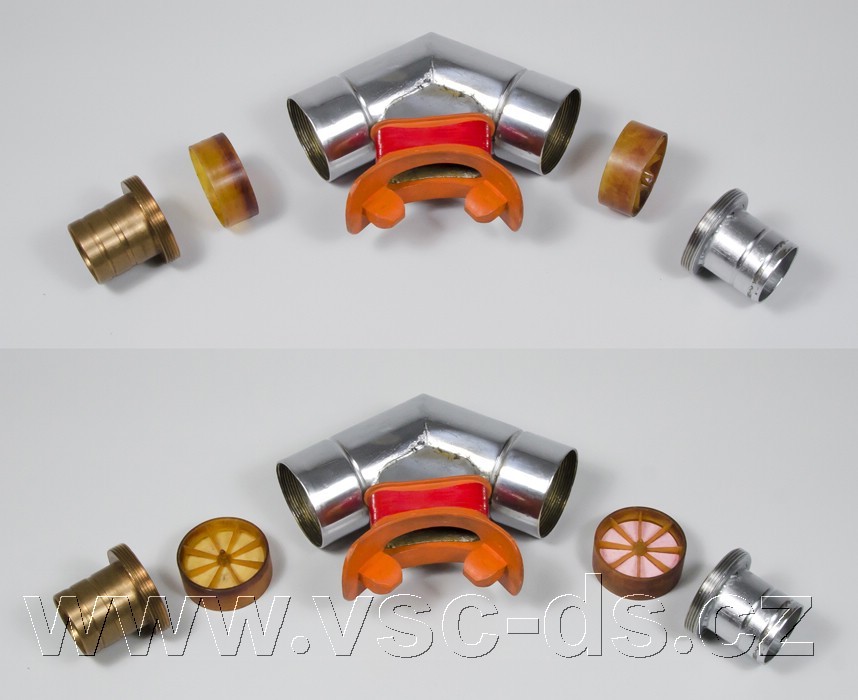

Membrána a směrové ventily v ústence jsou vyrobeny ze silikonové pryže. Těsnění kuželky a třecí bod mezi membránou a horní pákou je teflonové. Všechny funkčně důležité díly jsou z nerezavějící oceli.
Automatika Saturn byla srovnávána s výrobky některých zahraničních firem, např.
Mistral, Royal Mistral - La Spirotechnique, PA-60, PA-61 - Dräger,
R-4 – Dacor.
Z těchto srovnávacích zkoušek vyšla plicní automatika Saturn jako nejúspěšnější.
| otevírací odpor při 15 MPa | 160 Pa |
| nádechový odpor při průtoku 100 l/min | 330 Pa |
| nádechový odpor při průtoku 200 l/min | 610 Pa |
| hmotnost | 1400 gr |
| připojení k ventilu láhve | INT nebo DIN G5/8“ |
